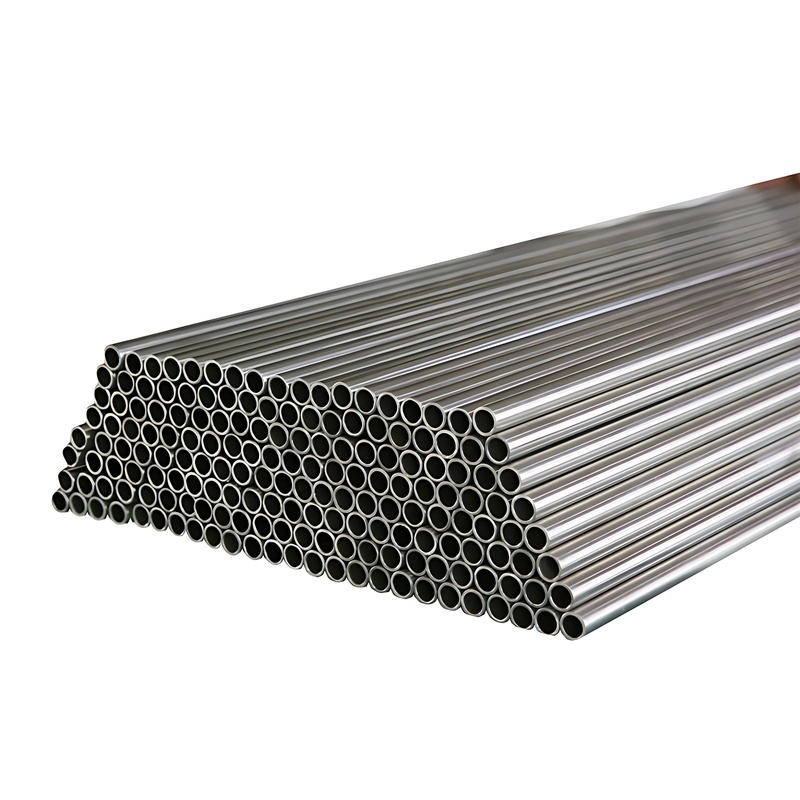

Jis G3459 Naadloos stalen warmtewisselaarpijp thermisch geleidbaarheidsmateriaal

Warmtewisselaarbuizen worden gebruikt om vloeistoffen, gassen en lucht te koelen, te verwarmen of te verwarmen. Warmtewisselaarbuizen spelen een cruciale rol bij het faciliteren van het warmteoverdrachtsproces door de uitwisseling van thermische energie tussen de procesvloeistof en de vloeistof aan de schaal aan de schaal mogelijk te maken.

Om de warmte goed over te dragen, moet de buis een goede thermische geleidbaarheid hebben. Omdat warmte door de buis van de hete zijde naar de koude kant wordt overgebracht, is er een temperatuurverschil over de breedte van de buis. Omdat pijpmaterialen verschillende neigingen hebben om thermisch uit te breiden bij verschillende temperaturen, treden thermische spanningen op tijdens de werking. Dit omvat geen spanningen veroorzaakt door de hoge druk die wordt gegenereerd door de vloeistof zelf. Het buismateriaal moet ook compatibel zijn met de shell-buis zijvloeistof gedurende de lange termijn onder bedrijfsomstandigheden (temperatuur, druk, pH, enz.) Om achteruitgang zoals corrosie te minimaliseren.

Selectie van onjuiste buismateriaal kan leiden tot buislekkage tussen de schaal en buiszijden, wat resulteert in vloeibare kruisbesmetting en mogelijk drukverlies. Omdat de pijp lange tijd onder druk staat, zal vermoeidheid in de loop van de tijd optreden, wat resulteert in lekkage. Wanneer dit gebeurt, hoe repareer je de warmtewisselbuizen in de warmtewisselaar?

Lekkage van warmtewisselbuizen in drukvaten komt over het algemeen op twee plaatsen voor, de ene is de verbinding van de buizen en de andere is de lekkage van de buis zelf.

(1) Lekkage bij buisverbindingen van roestvrijstalen warmtewisselaar

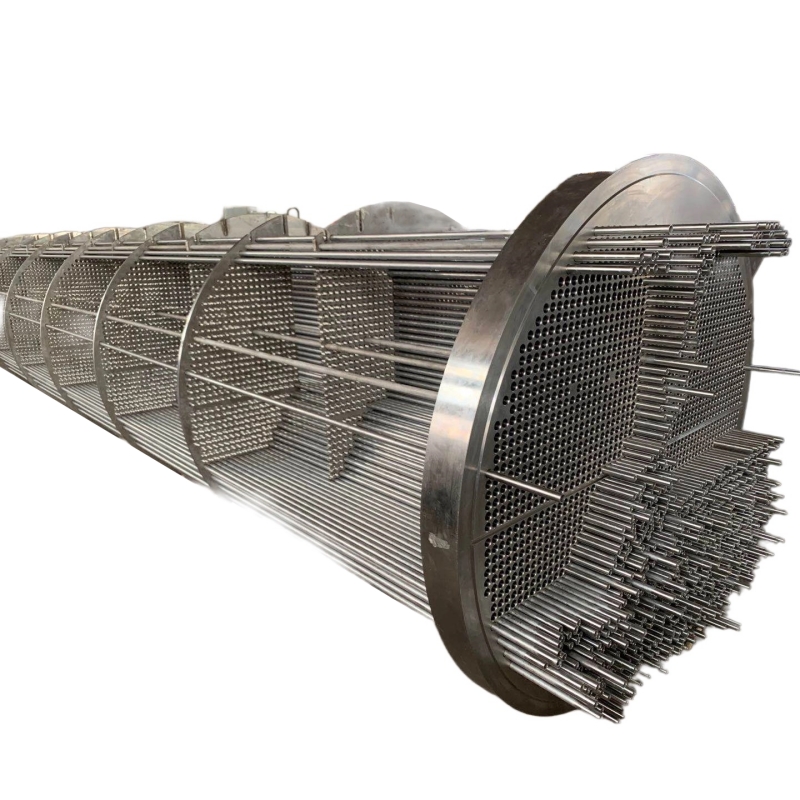

Er zijn drie hoofdmethoden voor het aansluiten van buizen en buisbladen: uitbreidingsverbindingen, lassen, lassen en expansievoegen. Vanwege de fluctuatie van temperatuur en druk en de ongelijke vervorming van het temperatuurverschil, zorgt de expansiepijp ervoor dat de pijp eraf trekt, losmaakt en lekt uit het buisblad. Aanvullende uitbreiding kan worden gebruikt om de lekkage te elimineren. Als het niet effectief is, kan dit opnieuw worden gedaan. De aanvullende expansie kan niet meer dan drie keer zijn, anders zal dit het materiaal aan het buisplaatgat veroorzaken als gevolg van koud werk en minder strak wordt.

Als de uitbreiding niet effectief is, moet de pijp worden vervangen of gelast. Opgemerkt moet worden dat na het lassen de omliggende buizen opnieuw moeten worden uitgebreid omdat de thermische expansie en samentrekking van het buisblad na lassen lekkage in de expansievoegen van andere omliggende buizen zal veroorzaken. Als de las tussen de pijp en het buisblad lekt, kan deze worden gerepareerd door de las te slijpen en te repareren.

(2) De pijp zelf lekt

Vanwege corrosie, slijtage, erosie, sedimentatiecorrosie en andere redenen veroorzaken buizen van warmtewisseling vaak scheuren, perforaties en lekken in de buizen. De lekkage van de pijp zelf kan niet worden gerepareerd onder normale omstandigheden. Als het aantal lekkende pijpen niet groot is, kunt u conische metalen pluggen gebruiken om beide uiteinden van de pijpmond te blokkeren. Als de druk aan de buiszijde hoog is, sluit u deze strak aan en las u meer voor betrouwbaarheid. De lengte van de metalen plug is in het algemeen twee keer de binnendiameter van de pijp, de diameter van het kleine uiteinde moet gelijk zijn aan 85% van de binnendiameter en de taper is 1:10.

De hardheid van het plugmateriaal moet kleiner zijn dan of gelijk zijn aan de hardheid van de pijp. Bij het aansluiten van buizen om lekken te elimineren, mag het aantal aangesloten leidingen niet meer dan 10%bedragen. Wanneer het ene uiteinde van de roestvrijstalen warmtewisselbuis beschadigd is, kan de getekende buisreparatiemethode ook worden gebruikt. Dit komt omdat het verlengingspercentage van de roestvrijstalen buis 40%~ 45%is. Wanneer de totale verlenging van de getrokken buis niet hoger is dan 12%, kan de buis meerdere keren worden getrokken.
