PN10 Standaard verhoogde gezicht (RF) metalen sorf blinde flens dop met tot gaten

PN10 Standaard verhoogde gezicht (RF) metalen sorf blinde flens dop met tot gaten

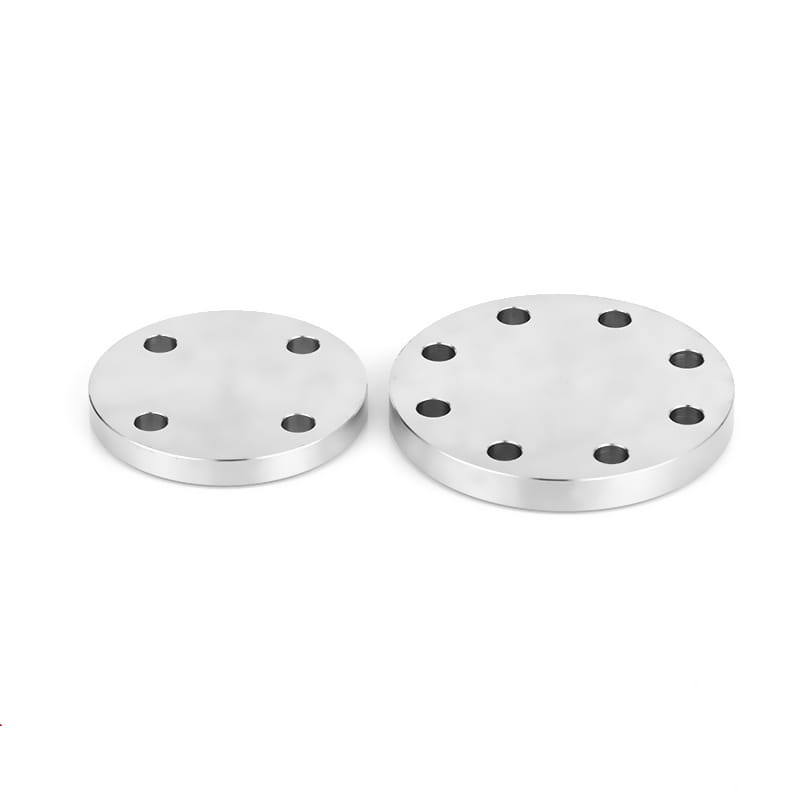

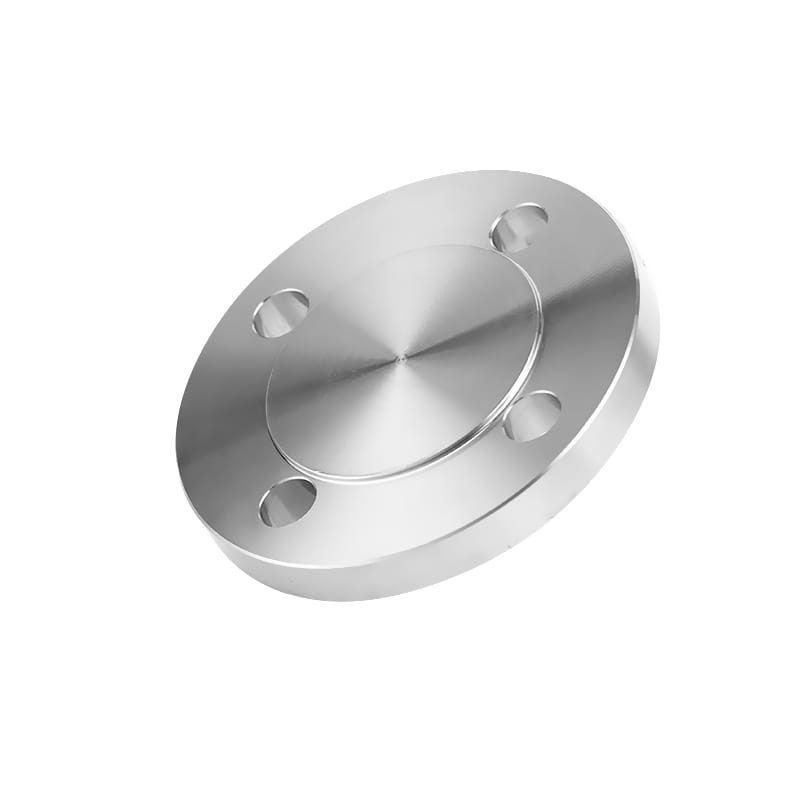

Blinde flens speelt een cruciale rol in het pijplijnsysteem. Het wordt gekenmerkt door een vaste plaat zonder boring, waardoor het uiteinde van een pijp of vaartuig effectief wordt afgedicht. Het is een belangrijk onderdeel van pijpleidingonderhoud, testen en isolatie.

Ontworpen in verschillende materialen zoals koolstofstaal, roestvrij staal en legeringsstaal, bieden ze duurzaamheid en veerkracht onder verschillende bedrijfsomstandigheden en drukniveaus. Gemeenschappelijke typen zijn onder meer verhoogde gezicht (RF) en plat gezicht （FF）, waarbij de eerste zorgt voor een beveiligde afdichting om lekrisico's te minimaliseren.

Op grote schaal gebruikt in industrieën zoals olie en gas, petrochemische en chemische verwerking, bieden blinde flenzen veelzijdigheid voor toepassingen die tijdelijke of permanente sluiting van pijpleidingen vereisen. Hun gestandaardiseerde afmetingen en compatibiliteit met verschillende pijpgroottes maken ze een efficiënte oplossing voor het waarborgen van systeemintegriteit en veiligheid tijdens inspectie-, schoonmaak- of aanpassingsactiviteiten.

Vorige ：No previous article
VOLGENDE:Roestvrijstalen pijp blinde flens fittingen die worden gebruikt voor het isoleren van een pijp

Invoering

Standaard	ANSI/ASME B16.5, DIN, JIS, BS, GB
Materiaal	Roestvrij staal (meestal ASTM A182 F304, F316, F321, F347)
Oppervlak	Anti-rustolie, schilderen (zwart, geel), galvaniseren, stroomcoating
Type	Smeden, mechanisch snijden
maat	1/8 "NB - 48" NB
Levertijd	Binnen 5-30 dagen na ontvangst van de prepaid
Verpakking	Houten doos, aangepast volgens de vereisten van de klant
Sollicitatie	Roestvrijstalen blinde flenzen worden vaak gebruikt in verschillende toepassingsscenario's in industrieën zoals olie en gas, chemisch, petrochemisch en stroomopwekking.

Blinde Flenzen-pn6

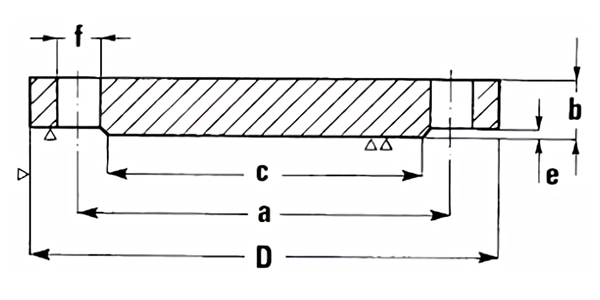

DN	D	A	C	B	e	F	BOUT	Geen gAten
10	75	50	35	12	2	11	M10	4
15	80	55	40	12	2	11	M10	4
20	90	65	50	14	2	11	M10	4
25	100	75	60	14	2	11	M10	4
32	120	90	70	14	2	14	M12	4
40	130	100	80	14	3	14	M12	4
50	140	110	90	14	3	14	M12	4
65	160	130	110	14	3	14	M12	4
80	190	150	128	16	3	18	M16	4
100	210	170	148	16	3	18	M16	4
125	240	200	178	18	3	18	M16	8
150	265	225	202	18	3	18	M16	8
200	320	280	258	20	3	18	M16	8
250	375	335	312	22	3	18	M16	12
300	440	395	365	22	4	22	M20	12
350	490	445	415	22	4	22	M20	12
400	540	490	465	22	4	22	M20	16
450	595	550	520	24	4	22	M20	16
500	645	600	570	24	4	22	M20	20
600	755	705	670	30	5	26	M24	20
700	860	810	775	40	5	26	M24	24
800	975	920	880	44	5	30	M27	24
900	1075	1020	980	48	5	30	M27	24
1000	1175	1120	1080	52	5	30	M27	28
1200	1405	1340	1295	60	5	33	M30	32
1400	1630	1560	1510	68	5	36	M33	36
1600	1830	1760	1710	76	5	36	M33	40
1800	2045	1970	1920	84	5	39	M36	44
2000	2265	2180	2125	92	5	42	M39	48

Blinde flenzen-pn10

DN	D	a	C	B	e	f	BOUT	Geen gaten
10	90	60	40	16	2	14	M12	4
15	95	65	45	16	2	14	M12	4
20	105	75	58	18	2	14	M12	4
25	115	85	68	18	2	14	M12	4
32	140	100	78	18	2	18	M16	4
40	150	110	88	18	3	18	M16	4
50	165	125	102	18	3	18	M16	4
65	185	145	122	18	3	18	M16	8
80	200	160	138	20	3	18	M16	8
100	220	180	158	20	3	18	M16	8
125	250	210	188	22	3	18	M16	8
150	285	240	212	22	3	22	M20	8
200	340	295	268	24	3	22	M20	8
250	395	350	320	26	3	22	M20	12
300	445	400	370	26	4	22	M20	12
350	505	460	430	26	4	22	M20	16
400	565	515	482	26	4	26	M24	16
450	615	565	532	26	4	26	M24	20
500	670	620	585	28	4	26	M24	20
600	780	725	685	34	5	30	M27	20
700	895	840	800	38	5	30	M27	24
800	1015	950	905	42	5	33	M30	24
900	1115	1050	1005	46	5	33	M30	28
1000	1230	1160	1110	52	5	36	M33	28
1200	1455	1380	1330	60	5	39	M36	32
1400	1675	1590	1535		5	42	M39	36
1600	1915	1820	1760		5	48	M45	40
1800	2115	2020	1960		5	48	M45	44
2000	2325	2230	2170		5	48	M45	48
