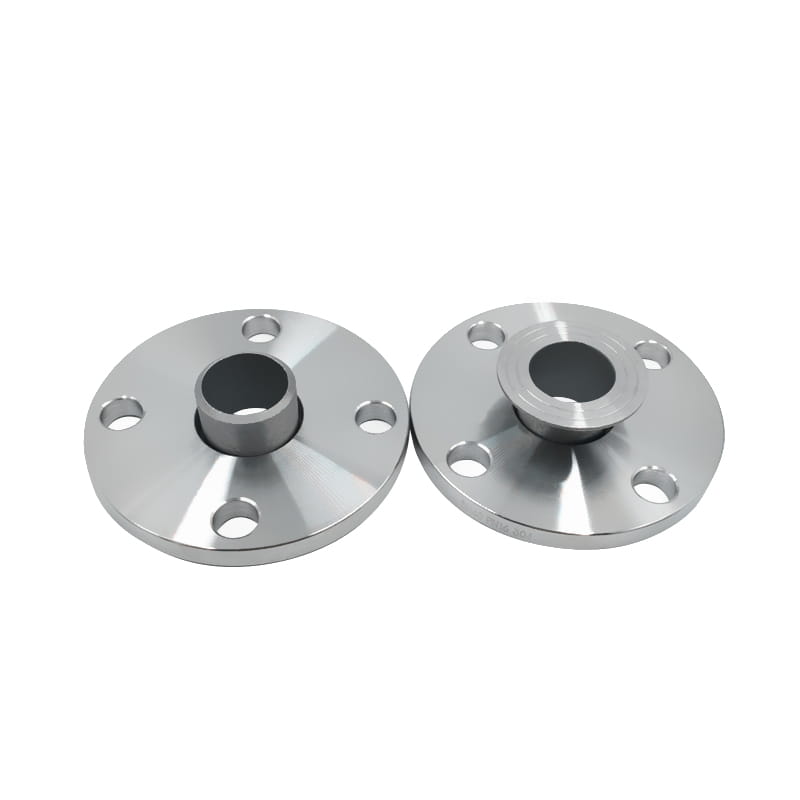

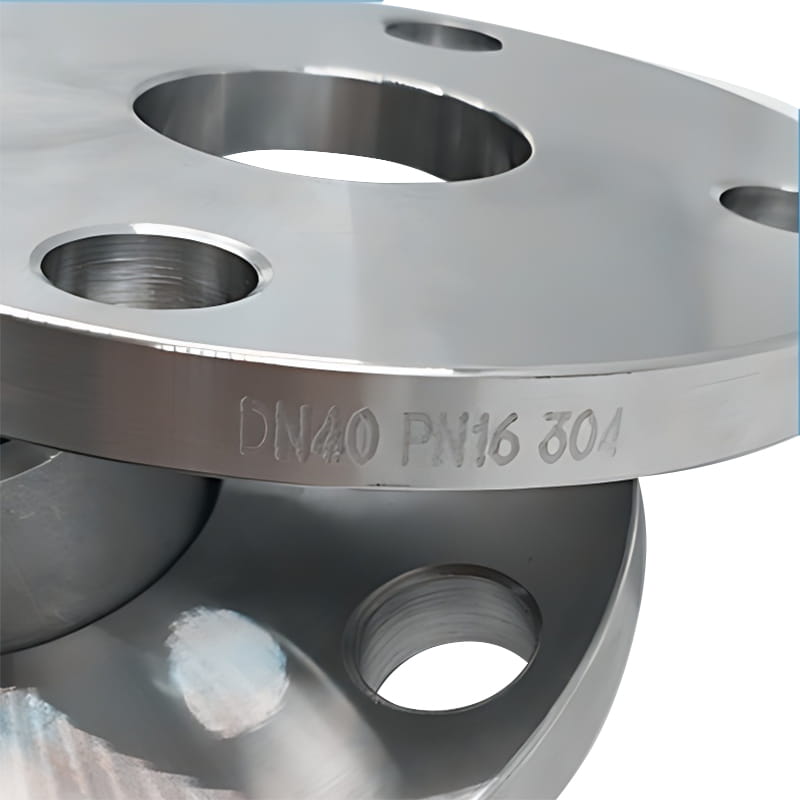

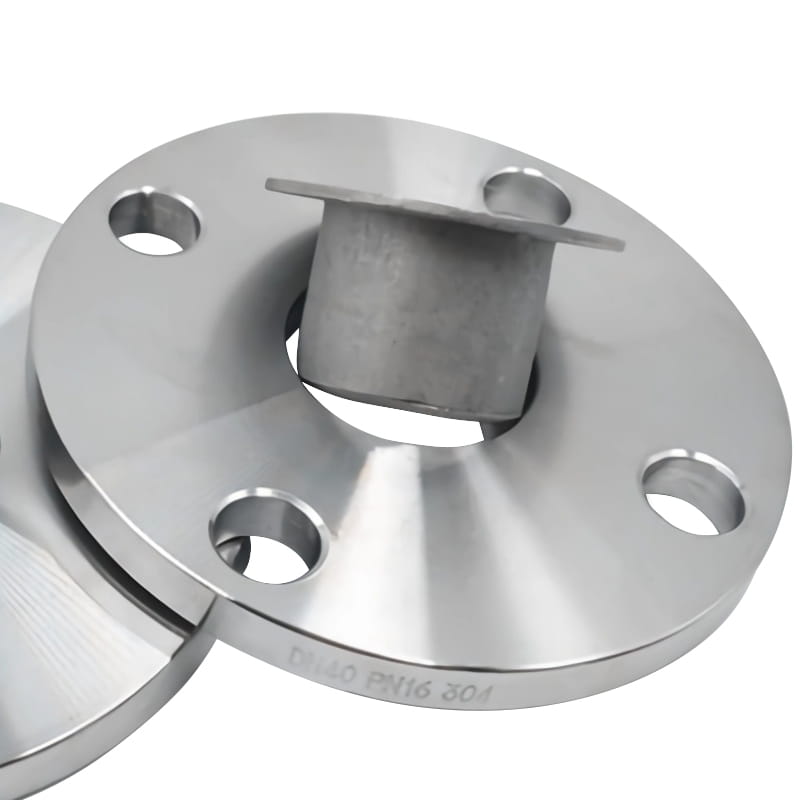

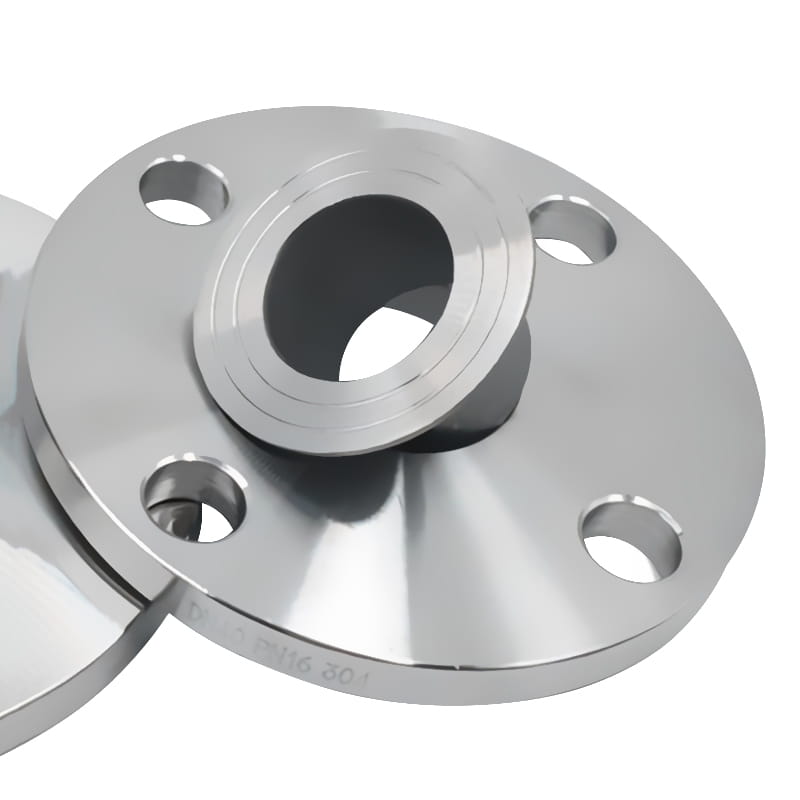

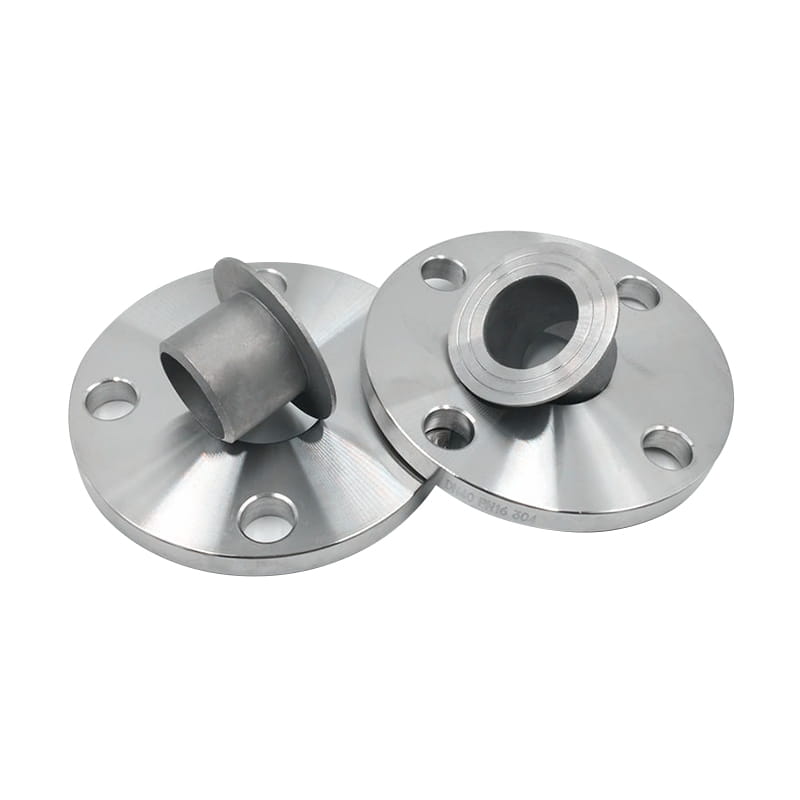

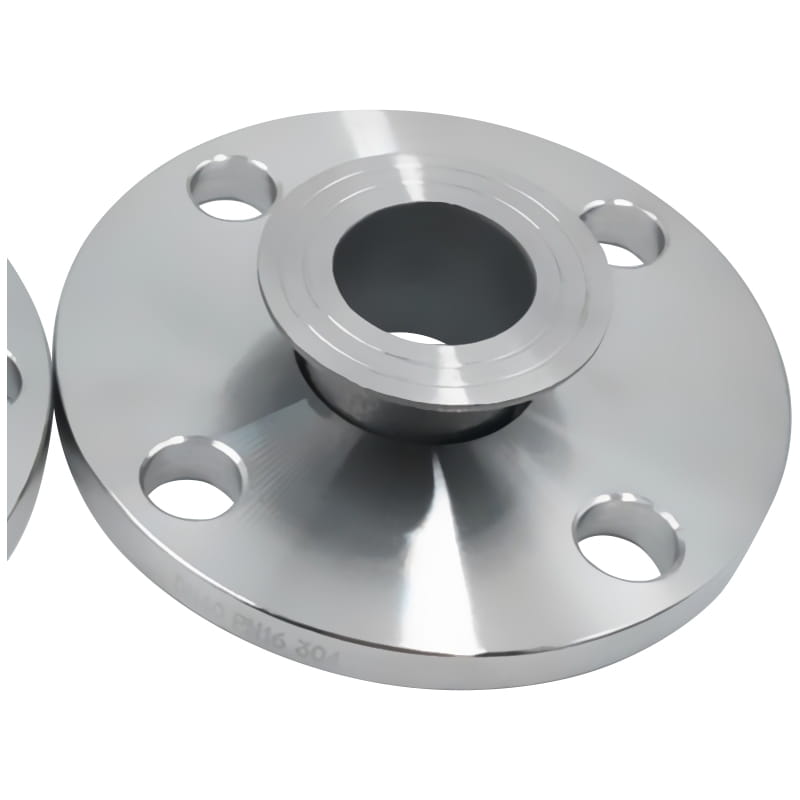

Precisie smeden SS ronde gezamenlijke flens met stompuiteinden

Precisie smeden SS ronde gezamenlijke flens met stompuiteinden

Lap Joint Flens heeft geen verhoogd gezicht, het wordt gebruikt in combinatie met een "Lap Joint Stub-uiteinde"- een schootgewrichtstubuiteinde en een ronde gezamenlijke flens. Het gebruik ervan op punten waar ernstige buigspanning plaatsvindt, moet worden vermeden.

Aangezien de flens van de schootgewricht zelf niet aan de pijp wordt gelast, kan deze draaien om boutgaten gemakkelijk uit te lijnen en zijn de montage en demontage veel gemakkelijker. Deze functie vereenvoudigt installatie-, onderhouds- en reparatietaken, waardoor downtime en totale kosten worden verminderd. Het ontwerp van de flens zorgt voor hoekuitlijning van pijpen, waardoor een strak en lekbestendig gewricht zorgt, zelfs wanneer pijpen niet perfect zijn uitgelijnd.

De spleten die zijn gevormd tussen het interne oppervlak van de flensboring en het externe oppervlak van de stubuiteinden kunnen verontreinigingen gemakkelijk verzamelen. De verzamelde verontreinigingen kunnen een probleem opleveren en resulteren in spleetcorrosie.

Ze worden meestal gebruikt in lage druktoepassingen, zoals petrochemicaliën, olie en gas, waterbehandeling, voedsel en drank en chemische verwerkingsindustrie.

Vorige ：No previous article
VOLGENDE:Polijsten roestvrijstalen ronde gezamenlijke flensassemblage

Invoering

Standaard	ANSI/ASME: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
Materiaal	Koolstofstaal: ASTM A105, A350 LF2 Roestvrij staal: A182 F304/F304L/F316/F316L/F321 Legeringsstaal: ASTM A182, GR F1, F11, F22, F5, F9, F91
Oppervlak	Gepolijst, schotschieten, zandstoten, enz
Type	Gesmeed, met warmte behandeld en bewerkt
maat	1/2 '' tot 48 "
Levertijd	Binnen 5-30 dagen na ontvangst van de prepaid
Verpakking	Standaard exporteren houten behuizing of zoals u heeft gevraagd
Sollicitatie	Petrochemische, olie en gas, waterbehandeling, voedsel en drank, en chemische verwerkingsindustrie, enz.

PN10

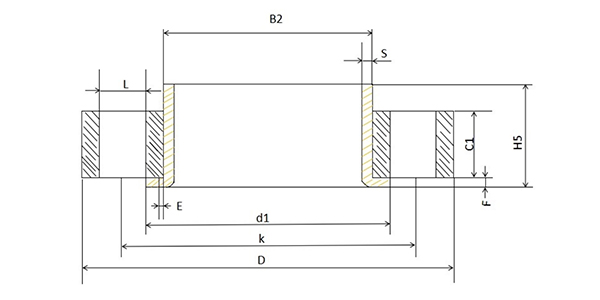

DN	Pijp OD	D	B2	C1	K	E	L	Qtty.	Gewicht
200	2198.1	340	226	24	295	6	22	8	8.87
	204.0 - 206.0	340	213	24	295	6	22	8	8.87
250	273.0	395	281	26	350	8	22	12	11.20
	254.0 - 256.0	395	264	26	350	8	22	12	11.20
300	323.9	445	333	26	400	8	22	12	12.80
	304.0 - 306.0	445	315	26	400	8	22	12	12.80
350	355.6	505	365	30	460	8	22	16	19.40
400	406.4	565	416	32	515	8	26	16	26.40
450	457.0	615	467	36	565	8	26	20	32.20
500	508.0	670	519	38	620	8	26	20	38.50
600	610.0	780	622	42	725	8	30	20	52.20

PN16

DN	Pijp OD	D	B2	C1	K	E	L	Qtty.	Gewicht
50	60.3	165	65	20	125	5	18	4	2.52
	53.0 - 54.0	165	65	20	125	5	18	4	2.52
65	76.1	185	81	20	145	6	18	8	3.05
	68.0 - 70.0	185	75	20	145	6	18	8	3.05
80	88.9	200	94	20	160	6	18	8	3.48
	83.0 - 84.0	200	89	20	160	6	18	8	3.48
100	114.3	220	120	22	180	6	18	8	4.20
	103.0 - 106.0	220	113	22	180	6	18	8	4.20
125	139.7	250	145	22	210	6	18	8	5.21
	128.0 - 133.0	250	138	22	210	6	18	8	5.21
150	168.0	285	174	24	240	6	22	8	6.89
	153.0 - 156.0	285	164	24	240	6	22	8	6.89
200	219.1	340	226	26	295	6	22	12	9.31
250	273.0	405	281	29	355	8	26	12	13.50
300	323.9	460	333	32	410	8	26	12	18.00
350	355.6	520	365	35	470	8	26	16	27.00
400	406.4	580	416	38	525	8	30	16	34.60
450	457.0	640	467	42	585	8	30	20	44.60
500	508.0	715	519	46	650	8	33	20	62.00

PN25

DN	Pijp OD	D	B2	C1	K	E	L	Qtty.	Gewicht
200	219.1	360	226	32	310	6	26	12	13.80
250	273.0	425	281	35	370	8	30	12	19.40
300	323.9	485	333	38	430	8	30	16	25.50

PN40

DN	Pijp OD	D	B2	C1	K	E	L	Qtty.	Gewicht
10	17.2	90	21	14	60	3	14	4	0.60
15	21.3	95	25	14	65	3	14	4	0.65
20	26.9	105	31	16	75	4	14	4	0.91
25	33.7	115	38	16	85	4	14	4	1.08
32	42.4	140	47	18	100	5	18	4	1.77
40	48.3	150	53	18	110	5	18	4	2.02
	40.0 - 44.5	150	50	18	110	5	18	4	2.02
50	60.3	165	65	20	125	5	18	4	2.65
65	76.1	185	81	22	145	6	18	8	3.36
80	88.9	200	94	24	160	6	18	8	4.18
100	114.3	235	120	26	190	6	22	8	5.87
125	139.7	270	145	28	220	6	26	8	7.95
150	168.3	300	174	30	250	6	26	8	9.97
