Een pijpbocht is een bocht in de richting van een pijp en de minimale buigradius is meestal 1,5 keer de pijpradius (R). Bendingen stromen meestal soepeler, het binnenoppervlak van de pijp is regelmatiger en de stroom hoeft niet plotseling van richting te veranderen.
45 ° LR (lange straal) buisbochten hebben een midden-tot-face dimensie van 1,5 x diameter. Ze zijn het meest voorkomende type elleboog en worden gebruikt wanneer de ruimte beschikbaar is en de stroom kritischer is. Tijdens het productieproces van pijpen met koud gebogen kan een CNC-buisbuigmachine worden gebruikt om de rechte pijpen in één keer in gebogen pijpen te buigen.
De buisbocht is meestal gemaakt van roestvrij staal van 304-kwaliteit, dat 18% chroom en 8% nikkel bevat. Het is bestand tegen hoge temperaturen van 800 ℃ en heeft de kenmerken van goede verwerkingsprestaties, hoge taaiheid en corrosieweerstand.
Roestvrij staal 45 ° lange straalbuisbocht wordt gebruikt in verschillende industrieën zoals voedselverwerking, chemische, chemische verwerking, olie en gas, elektrisch, metallurgie en scheepsbouw waar de uitstekende corrosieweerstand en sterkte ervan een ideale keuze maken voor het veeleisende toepassingen. Deze pijpbochten worden ook vaak gebruikt in pijpleidingen, warmtewisselaars en drukvaten.
Invoering
| 45 ° lange straalbuisbuigingen | |
| Item | Roestvrij staal 45 ° lange straalbuisbochten |
| Standaard | Standards ASME: ANSI B16.9, ANSI B16.28, MSS-SP-43 DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011 En: EN10253-1. EN10253-2 |
| Materiaal | Roestvrij staal |
| Oppervlak | Gepolijst |
| Type | Naadloos |
| maat | NPS 0,5 "-12" |
| Levertijd | Binnen 5-30 dagen na ontvangst van de prepaid |
| Verpakking | Exportpakket exporteren |
| Sollicitatie | Gebruikt in veel industrieën, waaronder chemische, olie en gas, elektrisch, metallurgie en scheepsbouw. |

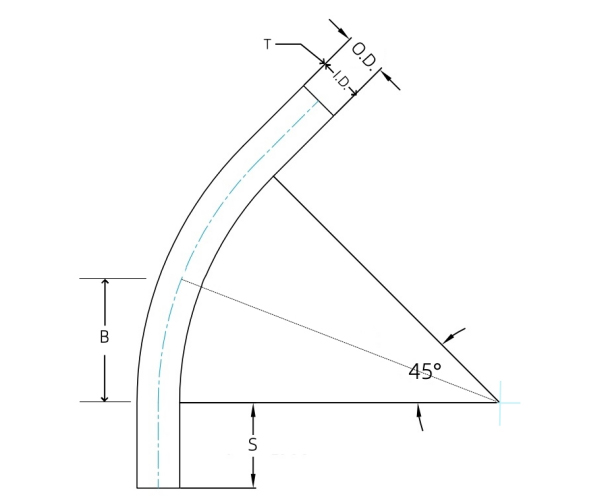

Eenheid: inch
| NPS | O.D. | B | S (min) | MSS SP-43 | ANSI B16.9 | ||||||
| Plan 5s | Schema 10s | Plan 40s | Plan 80s | ||||||||
| I.D. | T | I.D. | T | I.D. | T | I.D. | T | ||||
| 0.5 | 0.84 | 0.62 | 1,65 mm | 0.710 | 0.065 | 0.674 | 0.083 | 0.622 | 0.109 | 0.546 | 0.147 |
| 0.75 | 1.05 | 0.44 | 1,65 mm | 0.920 | 0.65 | 0.884 | 0.083 | 0.824 | 0.113 | 0.742 | 0.154 |
| 1 | 1.32 | 0.88 | 1,65 mm | 1.185 | 0.065 | 1.097 | 0.109 | 1.049 | 0.133 | 0.957 | 0.179 |
| 1.25 | 1.66 | 1.00 | 1,65 mm | 1.530 | 0.065 | 1.442 | 0.109 | 1.380 | 0.140 | 1.278 | 0.191 |
| 1.5 | 1.90 | 1.12 | 1,65 mm | 1.770 | 0.065 | 1.682 | 0.109 | 1.610 | 0.145 | 1.500 | 0.200 |
| 2 | 2.38 | 1.38 | 1,65 mm | 2.245 | 0.065 | 2.157 | 0.109 | 2.067 | 0.154 | 1.939 | 0.218 |
| 2.5 | 2.88 | 1.75 | 1,65 mm | 2.709 | 0.083 | 2.635 | 0.120 | 2.469 | 0.203 | 2.323 | 0.276 |
| 3 | 3.50 | 2.00 | 1,65 mm | 3.334 | 0.083 | 3.260 | 0.120 | 3.068 | 0.216 | 2.900 | 0.300 |
| 3.5 | 4.00 | 2.25 | 2,11 mm | 3.834 | 0.083 | 3.760 | 0.120 | 3.548 | 0.226 | 3.364 | 0.318 |
| 4 | 4.50 | 2.50 | 2,11 mm | 4.334 | 0.083 | 4.260 | 0.120 | 4.026 | 0.237 | 3.826 | 0.337 |
| 5 | 5.56 | 3.12 | 2,77 mm | 5.345 | 0.109 | 5.295 | 0.134 | 5.047 | 0.258 | 4.813 | 0.375 |
| 6 | 6.62 | 3.75 | 2,77 mm | 6.407 | 0.109 | 6.357 | 0.134 | 6.065 | 0.280 | 5.761 | 0.432 |
| 8 | 8.62 | 5.00 | 2,77 mm | 8.407 | 0.109 | 9.329 | 0.148 | 7.981 | 0.322 | 7.625 | 0.500 |
| 10 | 10.75 | 6.25 | 3,81 mm | 10.482 | 0.134 | 10.420 | 0.165 | 10.020 | 0.365 | 9.75 | 0.500 |
| 12 | 12.75 | 7.50 | 3,81 mm | 12.420 | 0.156 | 12.390 | 0.180 | 12.000 | 0.375 | 11.75 | 0.500 |
