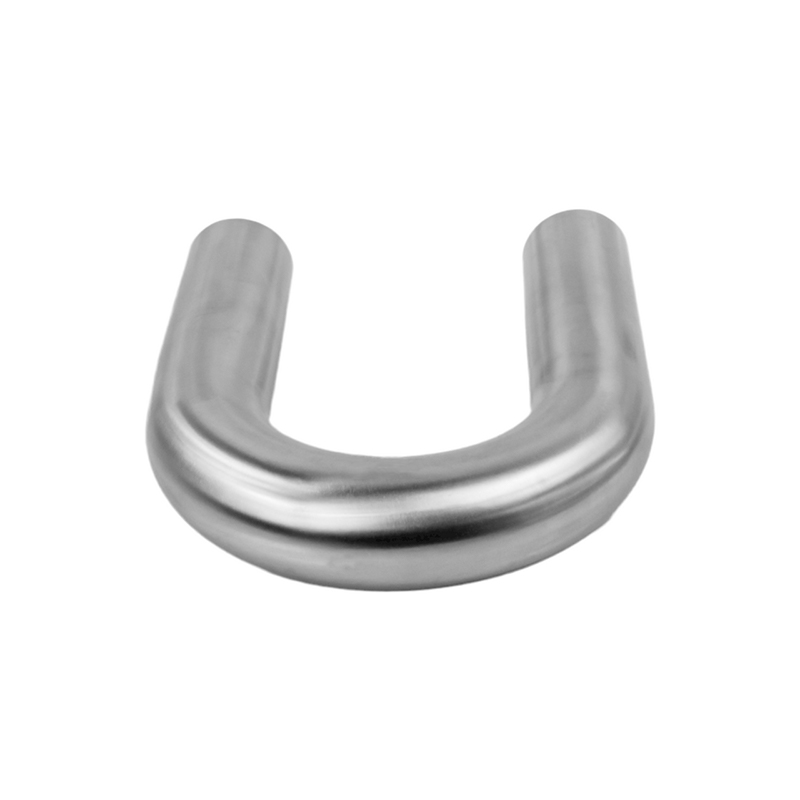

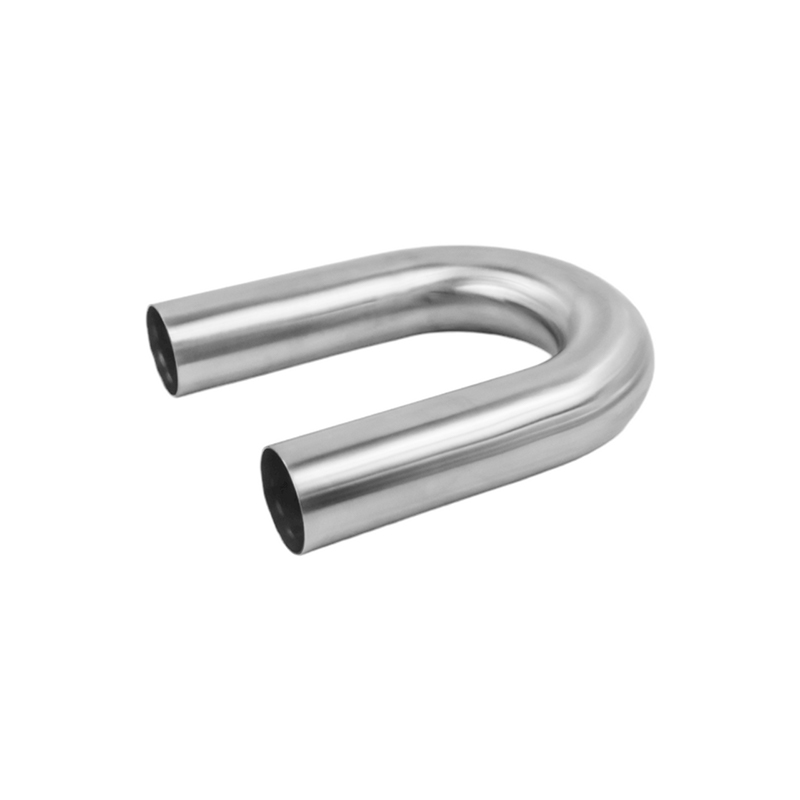

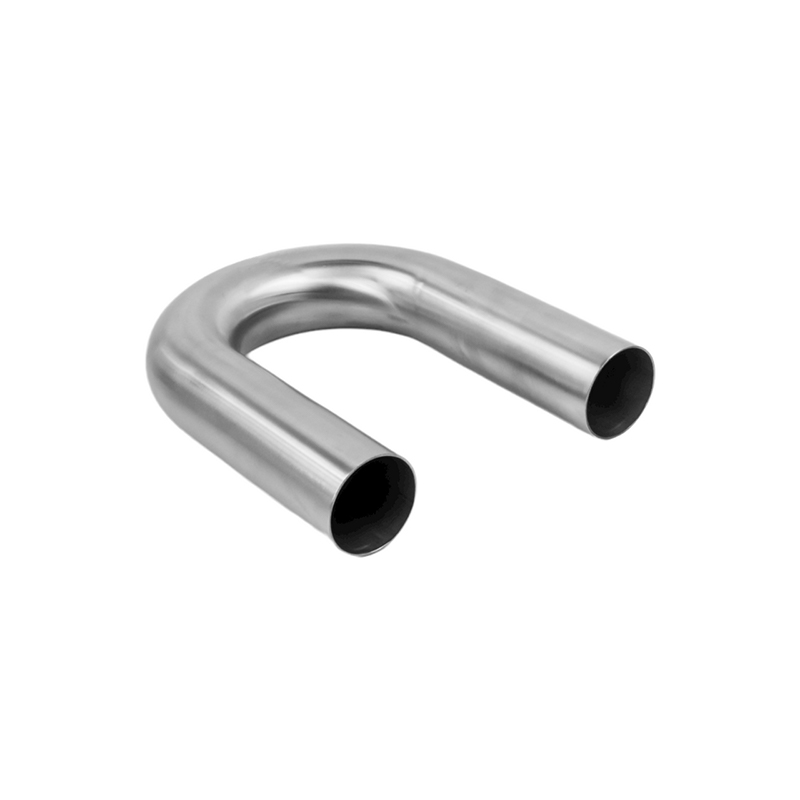

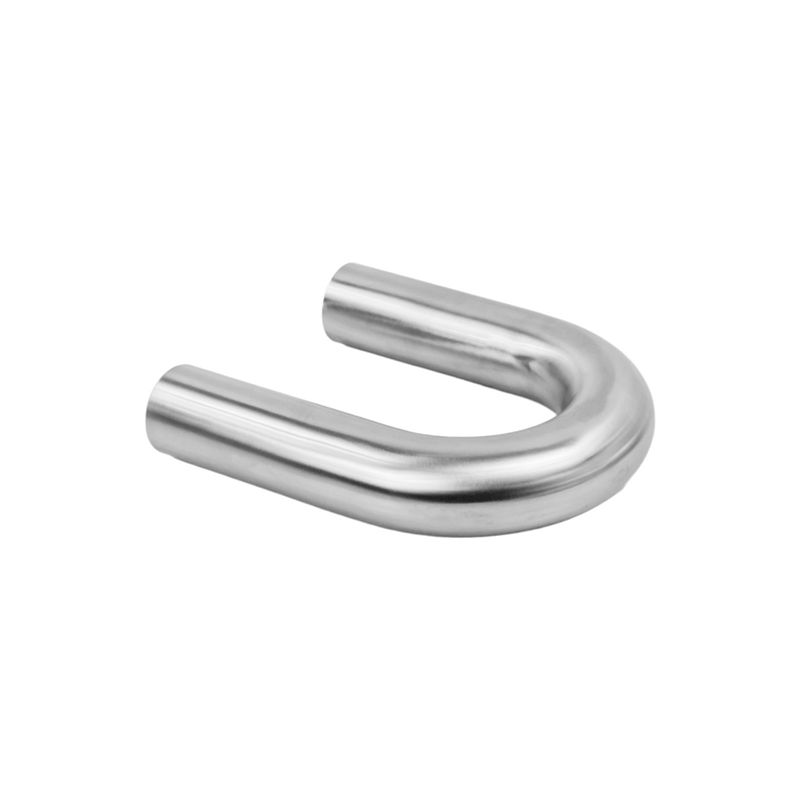

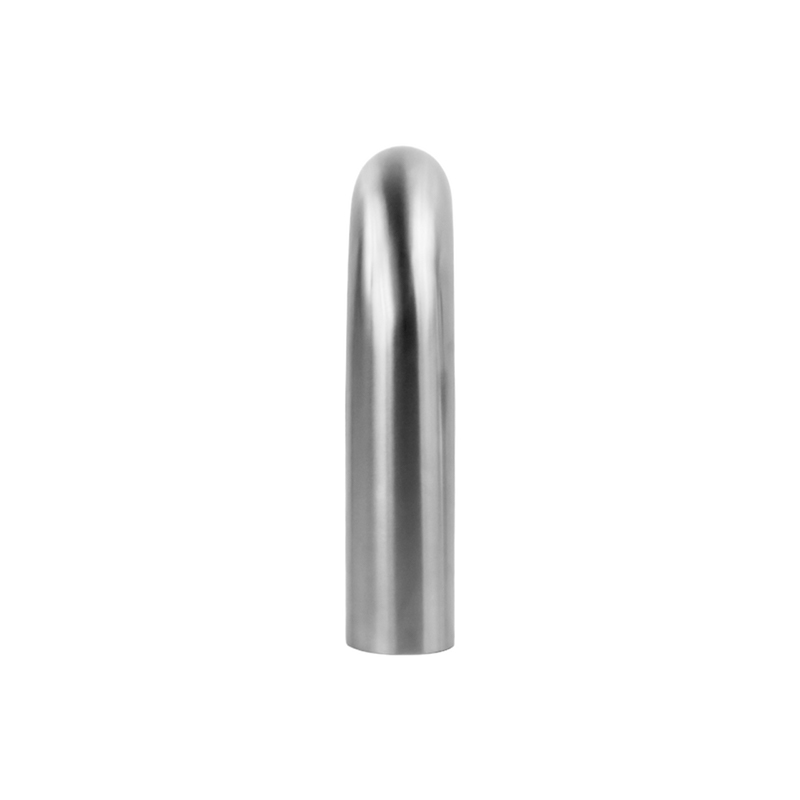

Food Grade 304 roestvrij staal 180 ° lange straalbuisbochten

Food Grade 304 roestvrij staal 180 ° lange straalbuisbochten

Piping -systemen zijn vaak een complex netwerk van bochten, hoogteveranderingen, fittingen, enz., Lopen zelden in een rechte lijn tussen processen, en het ideale gebruik van pijpbochten in een ontwerp of project speelt een essentiële rol bij het goede functioneren van het voltooide systeem.

180 ° Mandrel Bends zijn gemaakt van gepolijste premium graad 304 roestvrijstalen buizen met behulp van een CNC -doorningender en aangepaste doorners sterft om een goede bocht te bieden zonder rimpels of krassen, de uiteinden zijn lasergesneden en de bochten worden vervolgens fijn gepolijst met 180 grit eindelijk ultrasonisch gereinigd.

304-grade roestvrij staal is zeer resistent tegen corrosie en slijtage, waardoor langdurige prestaties worden gewaarborgd en gemakkelijk aan vele andere onderdelen met gemeenschappelijke lasgereedschap wordt gelast, hoewel MIG- of TIG-lassen wordt aanbevolen voor goede resultaten.

Roestvrij staal LR (lange straal) Bochten hebben een midden-tot-face dimensie van 1,5 x diameter. Ze zijn een veel voorkomend type elleboog en worden gebruikt wanneer de ruimte beschikbaar is en de stroom kritischer is.

Roestvrij staal 180 ° lange straalbochtbochten worden gebruikt in veel toepassingen zoals olieraffinaderijen, afvalwaterbeheersystemen, voedselverwerkende industrie, petrochemische industrie, en vooral in pneumatische transportsystemen.

Kenmerken van 80 ° Mandrel Bends

Wrinkle-vrij, geen opstartpulten, geen krabben of scoren, extreem lage ovaliteit, visueel esthetisch oppervlak, beenverlenging aan elke kant, debateerde zaagranden.

Vorige ：Dikke muur 180 graden roestvrijstalen doornbend lange benen
VOLGENDE:Roestvrijstalen kont lasborsthorte 90 ° korte straal (SR) buisbochten

Invoering

180 ° lange straalbuisbuigingen
Item	Roestvrij staal 180 ° lange straalbuisbochten
Standaard	GB/5237-2008, ASME B16.9; GB12459; Din2615; GOST17375; Jis B2311
Materiaal	Roestvrij staal 304/316
Oppervlak	Gepolijst
Type	Gelast
maat	NPS 1/2-42 "
Levertijd	Binnen 5-30 dagen na ontvangst van de prepaid
Verpakking	Bubbeltas doos
Sollicitatie	Auto -uitlaatsysteem, machinesaccessoire, olie, chemische industriële, waterbescherming, enz.

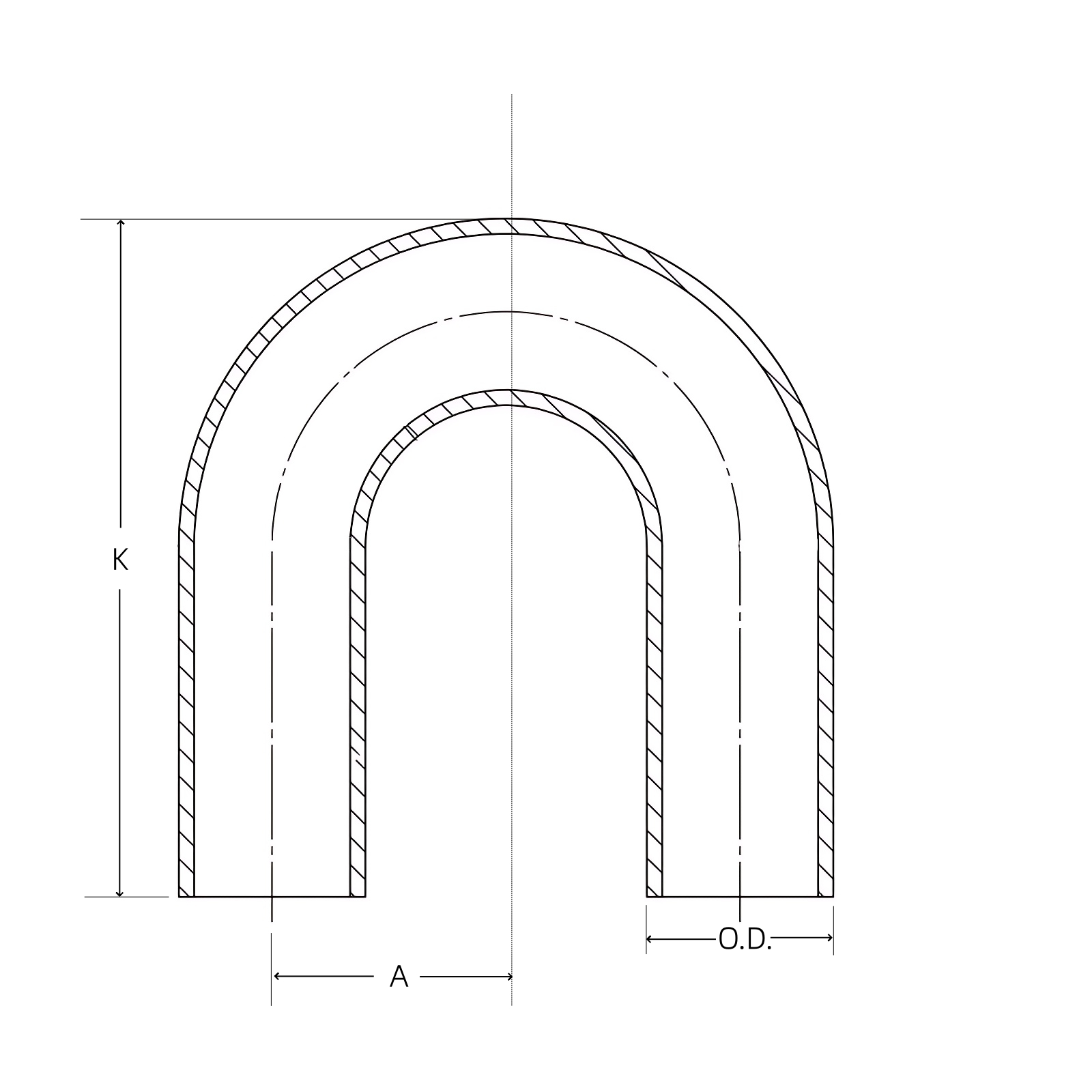

NPS	O.D.	A	K	Wanddikte
				Licht Muur	Scheitje 20	Scheitje 30	STD	Scheitje 40	Scheitje 60	X-Sig	Scheitje 80	Scheitje 100	Scheitje 120	Scheitje 140	Scheitje 160	Xx STG
1/2	0.840	1 1/2	1 7/8	0.083	-	-	0.109	0.109	-	0.147	0.147	-	-	-	0.188	0.294
3/4	1.050	1 1/8	1 11/16	0.083	-	-	0.113	0.113	-	0.154	0.154	-	-	-	0.219	0.308
1	1.315	1 1/2	2 3/16	0.109	-	-	0.133	0.133	-	0.179	0.179	-	-	-	0.250	0.358
1 1/4	1.660	1 7/8	2 3/4	0.109	-	-	0.140	0.140	-	0.191	0.191	-	-	-	0.250	0.382
1 1/2	1.900	2 1/4	3 1/4	0.109	-	-	0.145	0.145	-	0.200	0.200	-	-	-	0.281	0.400
2	2.375	3	4 3/16	0.109	-	-	0.154	0.154	-	0.218	0.218	-	-	-	0.344	0.436
2 1/2	2.875	3 3/4	5 3/16	0.120	-	-	0.203	0.203	-	0.276	0.276	-	-	-	0.375	0.552
3	3.500	4 1/2	6 1/4	0.120	-	-	0.216	0.216	-	0.300	0.300	-	-	-	0.438	0.600
3 1/2	4.000	5 1/4	7 1/4	0.120	-	-	0.216	0.216	-	0.318	0.318	-	-	-	-	0.636
4	4.500	6	8 1/4	0.120	-	-	0.237	0.237	-	0.337	0.337	-	0.438	-	0.531	0.674
5	5.563	7 1/2	10 5/16	0.134	-	-	0.258	0.258	-	0.375	0.375	-	0.500	-	0.625	0.750
6	6.625	9	12 5/16	0.134	-	-	0.280	0.280	-	0.432	0.432	-	0.562	-	0.719	0.864
8	8.625	12	16 5/16	0.148	0.250	0.277	0.322	0.322	0.406	0.500	0.500	0.594	0.719	0.812	0.906	0.875
10	10.750	15	20 3/8	0.165	0.250	0.307	0.365	0.365	0.500	0.500	0.594	0.719	0.844	1.000	1.125	1.000
12	12.750	18	24 3/8	0.180	0.250	0.330	0.375	0.406	0.562	0.500	0.688	0.844	1.000	1.125	1.312	1.000
14	14.000	21	28	0.250	0.312	0.375	0.375	0.438	0.594	0.500	0.750	0.938	1.094	1.250	1.406	-
16	16.000	24	32	0.250	0.312	0.375	0.375	0.500	0.656	0.500	0.844	1.031	1.219	1.438	1.594	-
18	18.000	27	36	0.250	0.312	0.438	0.375	0.562	0.750	0.500	0.938	1.156	1.375	1.562	1.781	-
20	20.000	30	40	0.250	0.375	0.500	0.375	0.594	0.812	0.500	1.031	1.281	1.500	1.750	1.969	-
24	24.000	36	48	0.250	0.375	0.562	0.375	0.688	0.969	0.500	1.219	1.531	1.812	2.062	2.344	-
30	30.000	45	60	0.312	0.500	0.625	0.375	-	-	0.500	-	-	-	-	-	-
36	36.000	54	-	0.312	0.500	0.625	0.375	0.750	-	0.500	-	-	-	-	-	-
42	42.000	63	-	-	-	-	0.375	-	-	0.500	-	-	-	-	-	-
