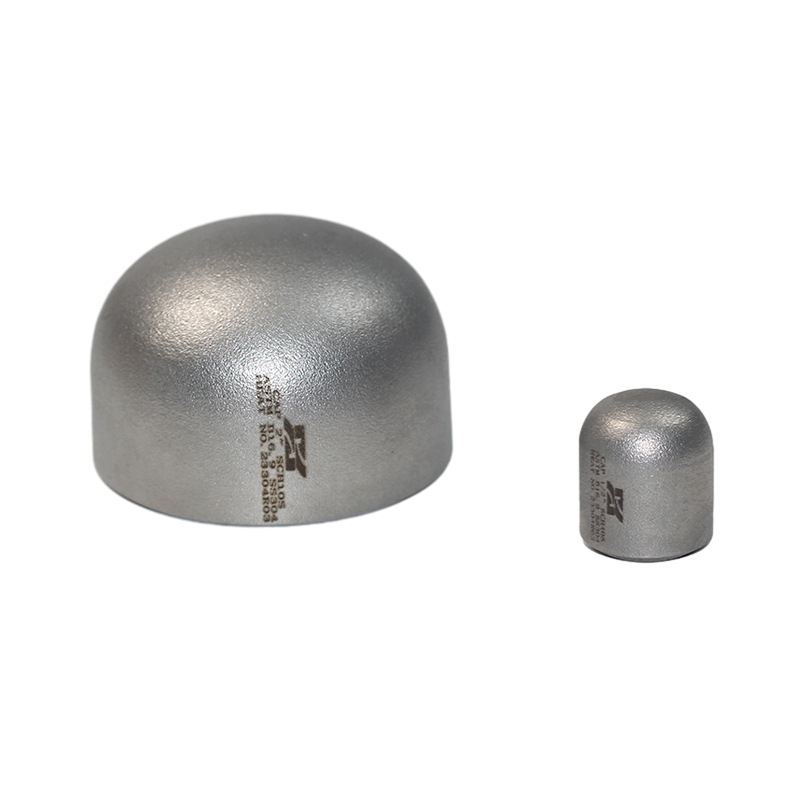

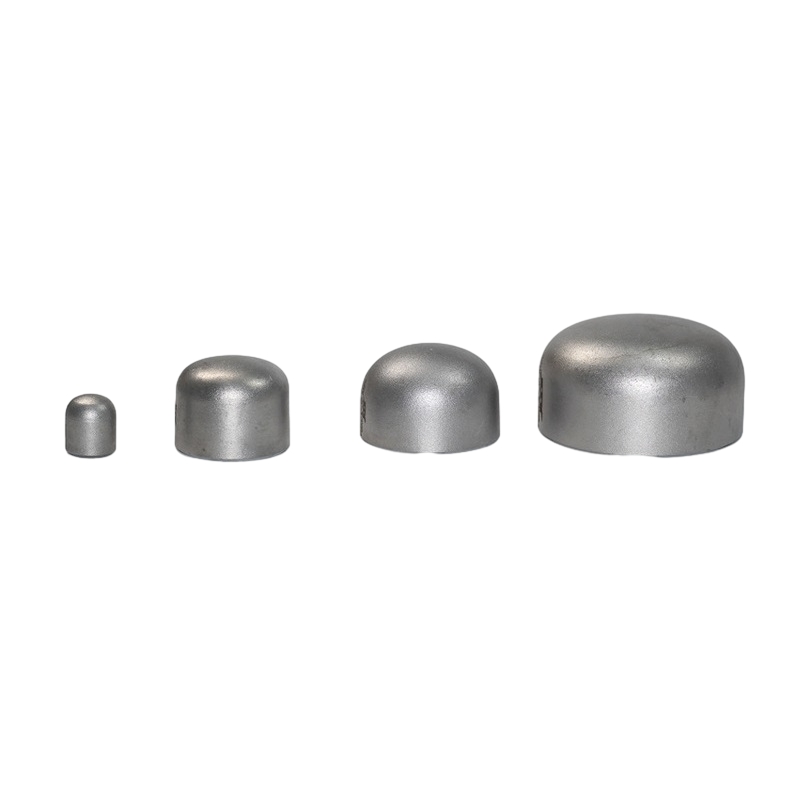

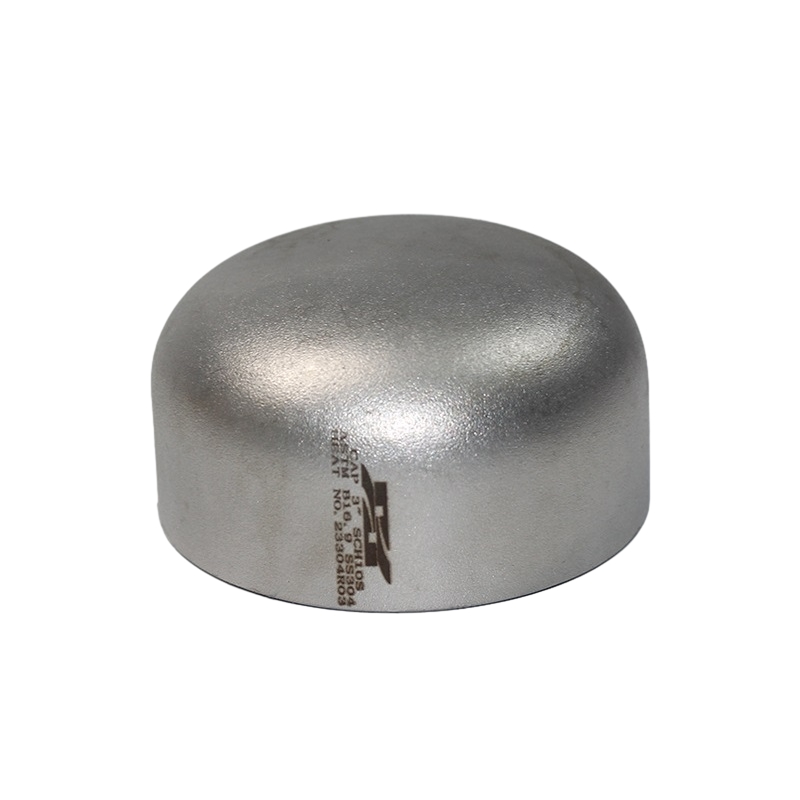

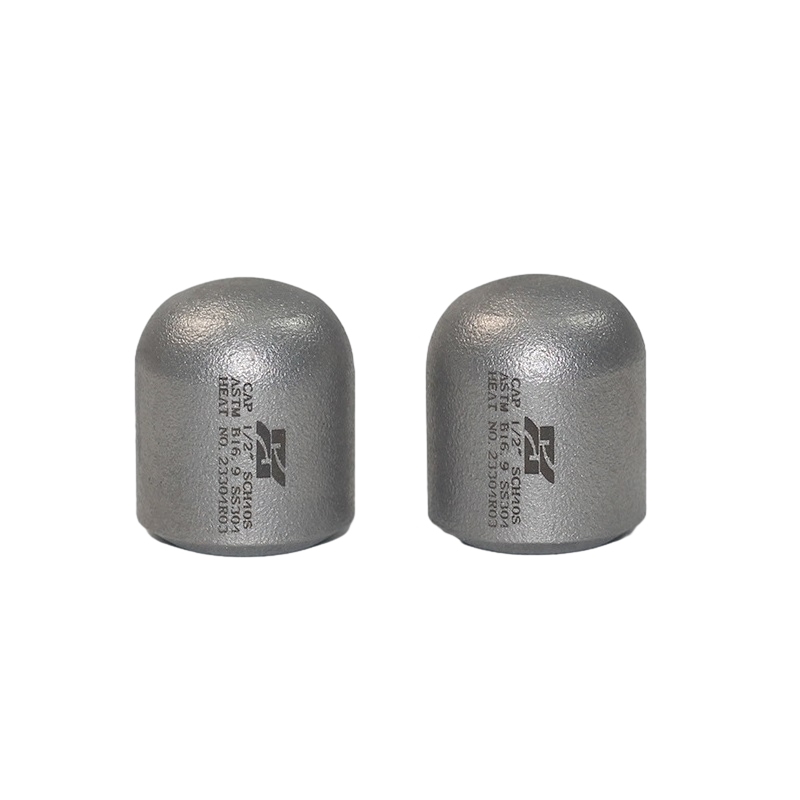

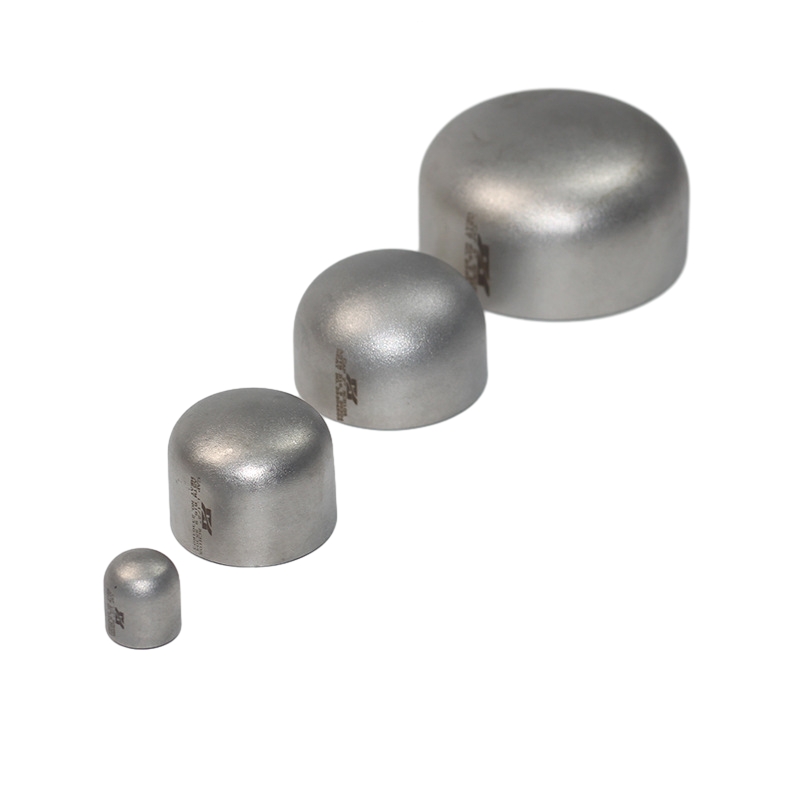

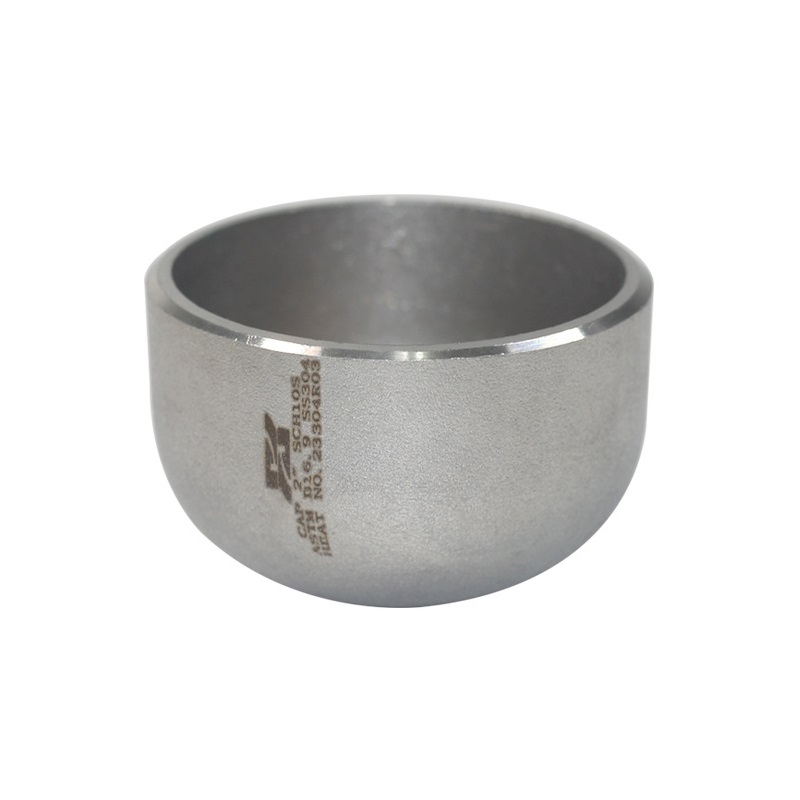

Hogedruk roestvrijstalen buisdoppen (einddoppen) voor drukvat

Hogedruk roestvrijstalen buisdoppen (einddoppen) voor drukvat

Buisfittingen die worden gebruikt om op het pijpuiteinde van het pijpuiteinde te lassen om de buis te bedekken, worden roestvrijstalen buisdoppen (einddoppen) genoemd. Het is meestal gemaakt van roestvrij staalmateriaal, dat corrosiebestendig is en resistent op hoge temperatuur.

Classificatie van roestvrijstalen buisdoppen:

1. Roestvrijstalen pijpronde doppen: ronde doppen zijn het meest voorkomende type doppen en worden veel gebruikt in de industriële productie. Meestal is de bodem aan de bovenkant van de container gelast. Gemeenschappelijke velden omvatten vloeibaar gas, opslagtanks, ondergrondse opslag, enz.

2. Roestvrij stalen pijp ovale doppen: ovale doppen worden veel gebruikt in voedsel, medicijnen en farmaceutische industrie en andere gelegenheden met hoge hygiëne -eisen. De structuur is vergelijkbaar met die van ronde doppen maar met een grotere straal.

3. Roestvrijstalen buisbuskappen: Socket Caps bestaan uit een cilindrisch onderdeel en een quasi-spherisch onderdeel onderaan. Socketkappen zijn geschikt voor toepassingen onder hoge druk- en hoge temperatuuromstandigheden.

Gebruik van roestvrijstalen buisdoppen (eindkappen):

1. Goede luchtdichtheid van de container: roestvrijstalen buisdoppen (eindkappen) nemen lastechnologie aan, die effectief het lekken van gas of vloeistof in de container kan voorkomen en de luchtdichtheid van het materiaal in de container kan waarborgen.

2. Kan een bepaalde interne druk weerstaan: de kop wordt gegoten met hoogwaardig dikwandig roestvrij staal en verbonden met de container door lassen, die veel druk kan weerstaan. Wanneer de container normaal werkt, werkt de interne druk op het hoofd. Roestvrijstalen buisdoppen (eindkappen) moeten bestand zijn tegen een hoge interne druk om de stabiele en veilige werking van de container te waarborgen.

3. Kan een bepaalde externe druk weerstaan: meestal is de container geen onafhankelijke eenheid en moet hij werken in combinatie met andere eenheden. Op dit moment moeten sommige containers, naast het dragen van een bepaalde interne druk, ook de externe druk kunnen weerstaan om de veiligheid van het gehele systeem te waarborgen.

4. Verbeter het uiterlijk: het uiterlijk van roestvrijstalen buisdoppen (eindkappen) kan indien nodig worden ontworpen om het uiterlijk van de opslagtank te verfraaien en aan de landschapseisen te voldoen.

Samenvatting:

Roestvrijstalen buisdoppen worden op grote schaal gebruikt in verschillende pijpleidingssystemen, zoals watervoorzieningspijpleidingen, gasleidingen, chemische pijpleidingen, enz. Ze kunnen worden gebruikt om pijpleidingpoorten af te dichten om te voorkomen dat vreemde stoffen de pijpleiding binnenkomen tijdens onderhoud en reiniging. Bovendien kunnen roestvrijstalen buisdoppen worden gebruikt voor gas- of vloeistofdruktests om de integriteit en veiligheid van het pijpleidingssysteem te waarborgen.

Vorige ：Analyse van gemeenschappelijke problemen bij de productie van roestvrijstalen buis eindkappen
VOLGENDE:No next article

Invoering

Pijpdoppen
Item	Roestvrijstalen buisdoppen
Standaard	ASTM, ASME, DIN, GOST, JIS, ETC.
Materiaal	Koolstofstaal, legeringsstaal, roestvrij staal enz
Oppervlak	Schuurstraal
Type	Koude vorming
maat	NP 1/2-24 "
Levertijd	Binnen 5-30 dagen na ontvangst van de prepaid
Verpakking	Houten kast, houten pallet, enz
Sollicitatie	Watervoorziening pijpleidingen, gasleidingen, pijpleidingen in de chemische industrie, enz.

304/306 Strainerloze stalen kontDop

EenHeiD: inch

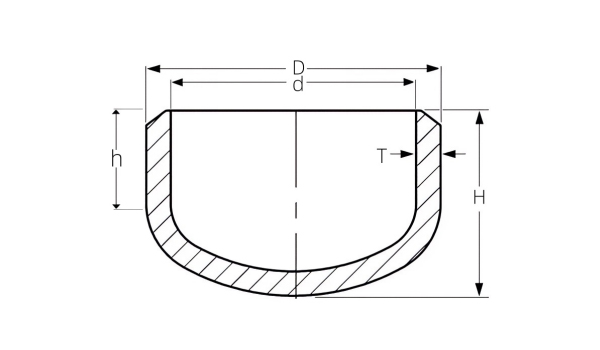

Dop				Schema 10s (s/10s)			Schema 40s (s/40s of stD)			Plan 80s (s/80s of XH)
NP	D	H	h	d	T	Ongeveer gewicht	d	T	Ongeveer gewicht	d	T	Ongeveer gewicht
1/2	0.840	1.00	0.740	0.674	0.083	0.090	0.622	0.109	0.100	0.546	0.147	0.110
3/4	1.050	1.00	0.680	0.884	0.083	0.120	0.824	0.113	0.130	0.742	0.154	0.140
1	1.315	1.50	1.100	1.097	0.109	0.190	1.049	0.133	0.280	0.957	0.179	0.290
1 1/4	1.660	1.50	1.020	1.442	0.109	0.280	1.380	0.140	0.380	1.278	0.191	0.390
1 1/2	1.900	1.50	0.950	1.682	0.109	0.310	1.610	0.145	0.500	1.500	0.200	0.540
2	2.375	1.50	0.930	2.157	0.109	0.380	2.067	0.154	0.600	1.939	0.218	0.750
2 1/2	2.875	1.50	0.680	2.635	0.120	0.560	2.469	0.203	1.000	2.323	0.276	1.120
3	3.500	2.00	1.020	3.260	0.120	0.880	3.068	0.216	1.560	2.900	0.300	1.870
3 1/2	4.000	2.5	1.400	3.760	0.120	1.250	3.548	0.226	2.250	3.364	0.318	2.500
4	4.500	2.5	1.260	4.260	0.120	1.440	4.026	0.237	2.690	3.826	0.337	3.540
5	5.563	3.00	1.480	5.295	0.134	2.250	5.047	0.258	4.060	4.813	0.375	5.630
6	6.625	3.50	1.700	6.357	0.134	3.000	6.065	0.280	7.120	5.761	0.432	10.000
8	8.625	4.00	1.680	8.329	0.148	5.500	7.981	0.322	12.500	7.625	0.500	16.380
10	10.750	5.00	2.130	10.420	0.165	10.800	10.020	0.365	20.300	9.750	0.500	27.300
12	12.750	6.00	2.630	12.390	0.180	14.400	12.00	0.375	28.800	11.750	0.500	36.600
14	14.000	6.50	2.810	13.624	0.188	18.000	13.250	0.375	35.700	13.000	0.500	48.000
16	16.000	7.00	2.810	15.624	0.188	32.000	15.250	0.375	48.500	15.000	0.500	65.000
18	18.000	8.00	3.310	17.624	0.188	39.600	17.250	0.375	59.400	17.000	0.500	79.200
20	20.000	9.00	3.810	19.564	0.218	60.000	19.250	0.375	75.000	19.000	0.500	88.000
24	24.000	10.50	4.310	23.500	0.250	76.000	23.250	0.375	98.000	23.000	0.500	135.000
