Taps toelopende draden roestvrije buisstekkers zorgen voor een stabiele en consistente afdichting

Taps toelopende draden roestvrije buisstekkers zorgen voor een stabiele en consistente afdichting

Pijpstekkers zijn cilindrische metalen fittingen met een taper -threaded as aan de ene kant en een aandrijfgedeelte aan het andere. Het is een eenvoudige en goedkope methode om een pijp aan te sluiten. Taps toelopende draden hebben een klein kegelprofiel, waardoor de mannelijke en vrouwelijke draden tegen elkaar worden gecomprimeerd om een strakke afdichting te vormen. In gebruik wordt de mannelijke schroefdraadas geschroefd in de vrouwelijke draad van een pijp of behuizing.

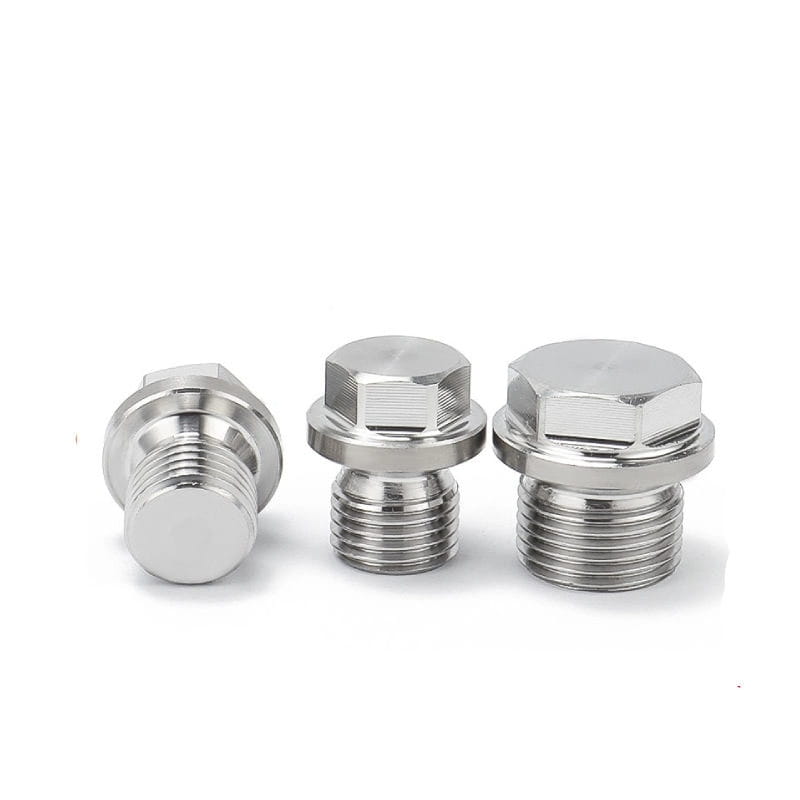

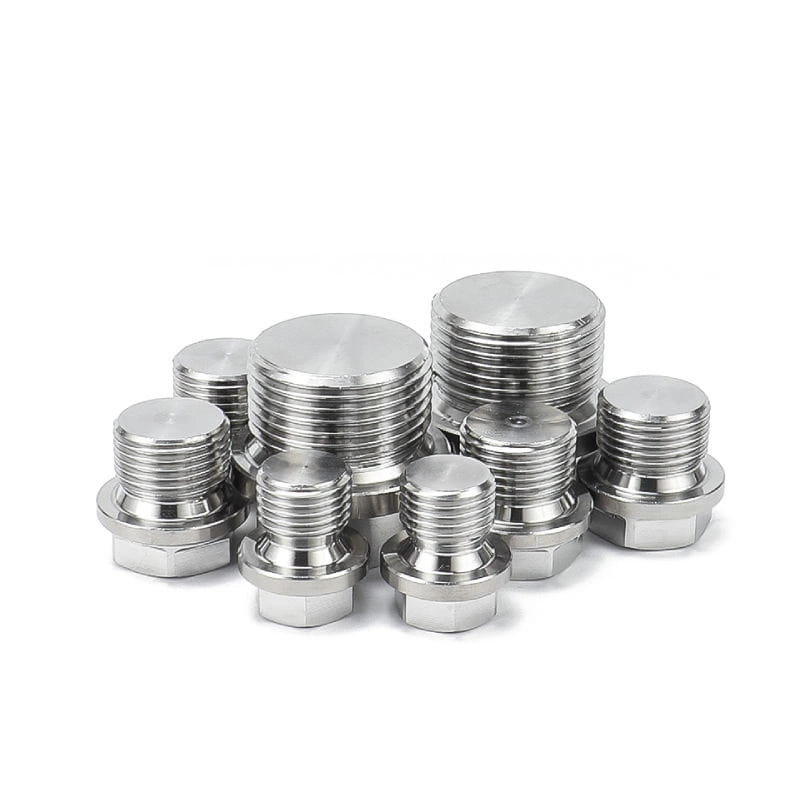

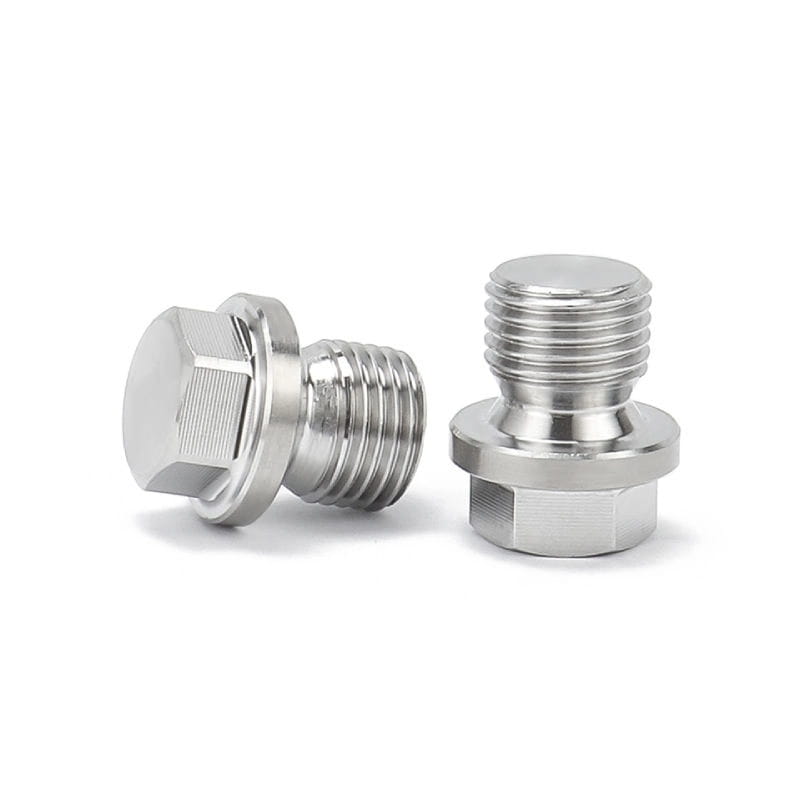

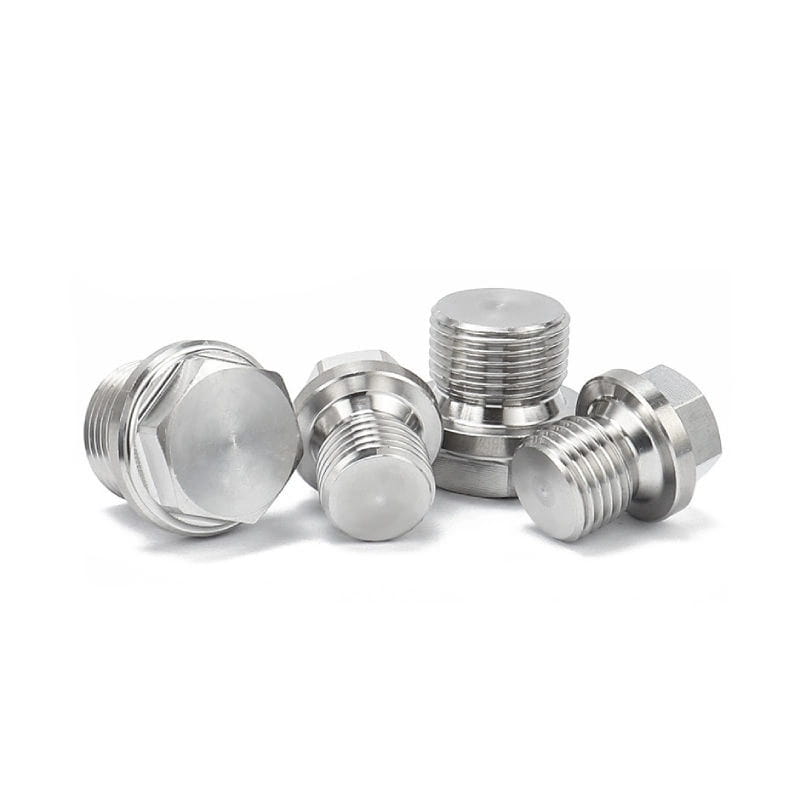

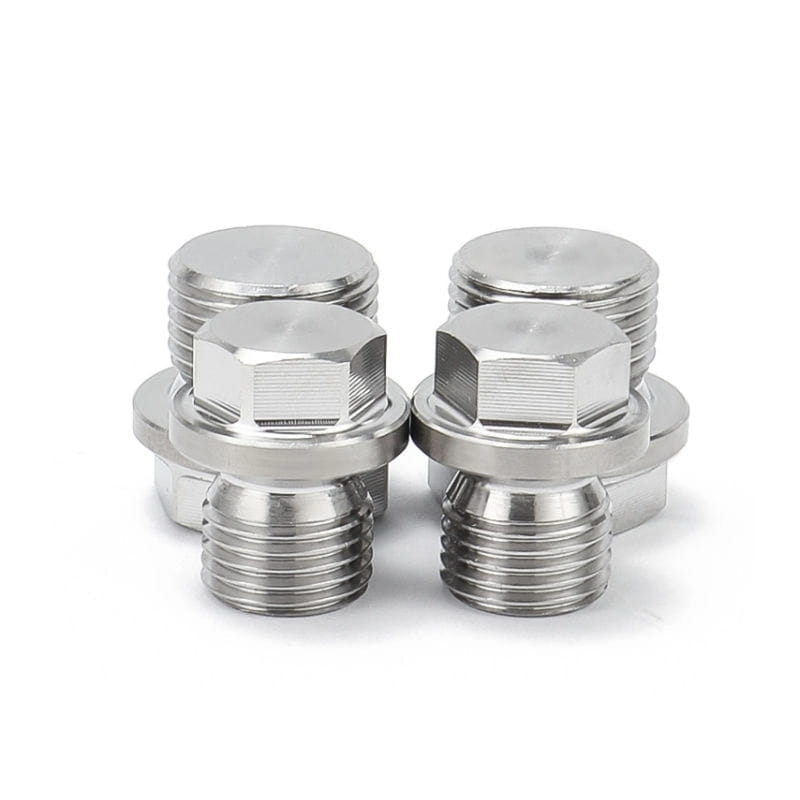

Roestvrijstalen schroefdraadpluggen kunnen worden ingebracht in schroefdraadopeningen en de uiteinden van buizen afdichten, een stabielere en consistente afdichting bieden en vuil, vocht of andere verontreinigingen voorkomen die uw draden beïnvloeden. Ze worden geleverd in een stuk lichaamsontwerp en de gemakkelijk te verwervende plug-montage maakt deze industriële pijpfittingen heel gemakkelijk te onderhouden en schoon te maken.

Over het algemeen worden deze pijpstekkers vaak uitgeplaat met chroom of nikkel voor een afwerking en een betere weerstand tegen corrosie.

De primaire rol van een pijpstekker is om de vloeistofstroom te blokkeren, maar ze worden ook gebruikt om te voorkomen dat vuil en andere verontreinigingen een opening in een pijp invoeren. Ze worden gebruikt in industrieën, variërend van sanitair en constructie tot hydraulica, gas- en olietransport, landbouw, voedsel- en drinkproductie en industriële chemische verwerking, enz.

Vorige ：Roestvrije pijpdoppen met schroefdraad die worden gebruikt voor het wijzigen van de leidingrichting
VOLGENDE:Weer bestand tegen corrosie -roestvrijstalen buispluggen met mannelijke NPT -draden

Invoering

Standaard	ASTM A312, ANSI B16.9, EN, DIN, GOST, JIS, ETC
Materiaal	Koolstofstaal: A105, A350 LF2, enz. Pijpleidingstaal: ASTM 694 F42, F52, F60, F65, F70 en etc. Roestvrij staal: A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316TI, 317/317L, 904L, 1.4301, 1.4307, 1.4401, 1.4571, 1.4541, 254mo en etc. Duplex roestvrij staal: ASTM A182 F51, F53, F55, UNS31803, SAF2205, UNS32205, UNS32750, UNS32760, 1.4462,1.4410,1.4501 en etc. Nikkellegering: Inconel600, Inconel625, Inconel690, Incoloy800, Incoloy 825, Incoloy 800H, C22, C-276, Monel400, Alloy20 etc.
Oppervlak	Rollend zand, spiegel, haarlijn, zandstoten, borstel, helder
Type	Door CNC of draaibankmachine
maat	M10-64
Levertijd	Binnen 5-30 dagen na ontvangst van de prepaid
Verpakking	Wikkel-carton-pallet of in een zeewaardige houten zaak
Sollicitatie	Aardolie/ruimtevaart/metallurgie/halfgeleider/Power Station

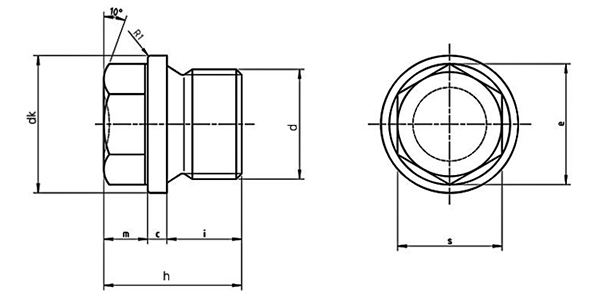

SCHroefDraaD			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
D			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
D	PijPdraad		G 1/8 a	-	G 1/4A#	G 1/4A	-	-	G 3/8A#	G 3/8A	-	-	G 1/2A#	G 1/2A	-	-	-
P	PitCH 1		1	1.5	-	-	1.5	1.5	-	-	1.5	1.5	-	-	1.5	1.5	1.5
	Pitch 2		-	-	-	-	-	-	-	-	-	2*	-	-	-	-	-
c	Min = noMinale maat		3	3	3	3	3	3	3	3	4	4	4	4	4	4	4
	maximaalimaalimaalimaalimaalimaalimaalimaalimaalimaal		3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5
DK	max = nominale maat		14	17	18	18	19	21	22	22	23	25	26	26	27	29	31
	min		13.57	16.57	17.57	17.57	18.48	20.48	21.48	21.48	22.48	24.48	25.48	25.48	26.48	28.48	30.38
e	min	DIN 475-1	-	-	-	-	-	18.72	18.72	18.72	18.72	20.88	20.88	20.88	20.88	23.91	-
		DIN ISO 272	10.89	14.2	14.2	14.2	14.2	17.59	17.59	17.59	17.59	19.85	19.85	19.85	19.85	22.78	26.17
i	Nominale maat		8	12	8	12	12	12	8	12	12	14	10	14	14	14	16
	min		7.8	11.8	7.8	11.8	11.8	11.8	7.8	11.8	11.8	13.8	9.8	13.8	13.8	13.8	15.8
	max		8.2	12.2	8.2	12.2	12.2	12.2	8.2	12.2	12.2	14.2	10.2	14.2	14.2	14.2	16.2
h	≈		17	21	17	21	21	21	17	21	24	26	22	26	26	27	30
m	Nominale maat		6	6	6	6	6	6	6	6	8	8	8	8	8	9	10
	min		5.76	5.76	5.76	5.76	5.76	5.76	5.76	5.76	7.71	7.71	7.71	7.71	7.71	8.71	9.71
	max		6.24	6.24	6.24	6.24	6.24	6.24	6.24	6.24	8.29	8.29	8.29	8.29	8.29	9.29	10.29
S	DIN 475-1	max	-	-	-	-	-	17	17	17	17	19	19	19	19	22	-
		min						16.57	16.57	16.57	16.57	18.48	18.48	18.48	18.48	21.16	-
	DIN ISO 272	max	10	13	13	13	13	16^	16^	16^	16^	18^	18^	18^	18^	21^	24
		min	9.64	12.57	12.57	12.57	12.57	15.57	15.57	15.57	15.57	17.57	17.57	17.57	17.57	20.16	23.16
Per 1000 eenhedenwerken			12	20.3	20	23.8	25	35.2	32.2	38.1	48.6	64.5	57.8	66.6	73.4	93.5	120

Schroefdraad			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
d			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
d	Pijpdraad		G 3/4A#	G 3/4A	-	G 1A	-	G 1 1/8A	-	G 1 1/4A	-	G 1 1/2A	-	G 1 3/4A	-	G 2a	-
p	Pitch 1		-	-	1.5	-	1.5	1.5	-	1.5	1.5	1.5	1.5	-	-	-	-
	Pitch 2		-	2	2	2	2	-	2	2	2	2	2	-	2	2	2
c	min = nominale maat		4	4	4	5	5	5	5	5	5	5	5	5	5	5	5
	max		4.5	4.5	4.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5
DK	max = nominale maat		32	32	36	39	42	44	46	49	52	55	60	62	64	68	72
	min		31.38	31.38	35.38	38.38	41.38	43.38	45.38	48.38	51.26	54.26	59.26	61.26	63.26	67.26	71.26
e	min	DIN 475-1	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		DIN ISO 272	26.17	26.17	26.17	29.56	29.56	29.56	29.56	32.95	32.95	32.95	32.95	32.95	32.95	32.95	32.95
i	Nominale maat		12	16	16	16	16	16	16	16	16	16	16	20	20	20	20
	min		11.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	19.8	19.8	19.8	19.8
	max		12.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	20.2	20.2	20.2	20.2
h	≈		26	30	30	32	32	32	32	33	33	33	33	40	40	40	40
m	Nominale maat		10	10	10	11	11	11	11	12	12	12	12	15	15	15	15
	min		9.71	9.71	9.71	10.65	10.65	10.65	10.65	11.65	11.65	11.65	11.65	14.65	14.65	14.65	14.65
	max		10.29	10.29	10.29	11.35	11.35	11.35	11.35	12.35	12.35	12.35	12.35	15.35	15.35	15.35	15.35
S	DIN 475-1	max	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		min	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	DIN ISO 272	max	24	24	24	27	27	27	27	30	30	30	30	36	36	36	36
		min	23.16	23.16	23.16	26.16	26.16	26.16	26.16	29.16	29.16	29.16	29.16	35	35	35	35
per 1000 eenheden≈kg			109	127	148	195	220	238	255	300	340	375	430	572	620	695	774
