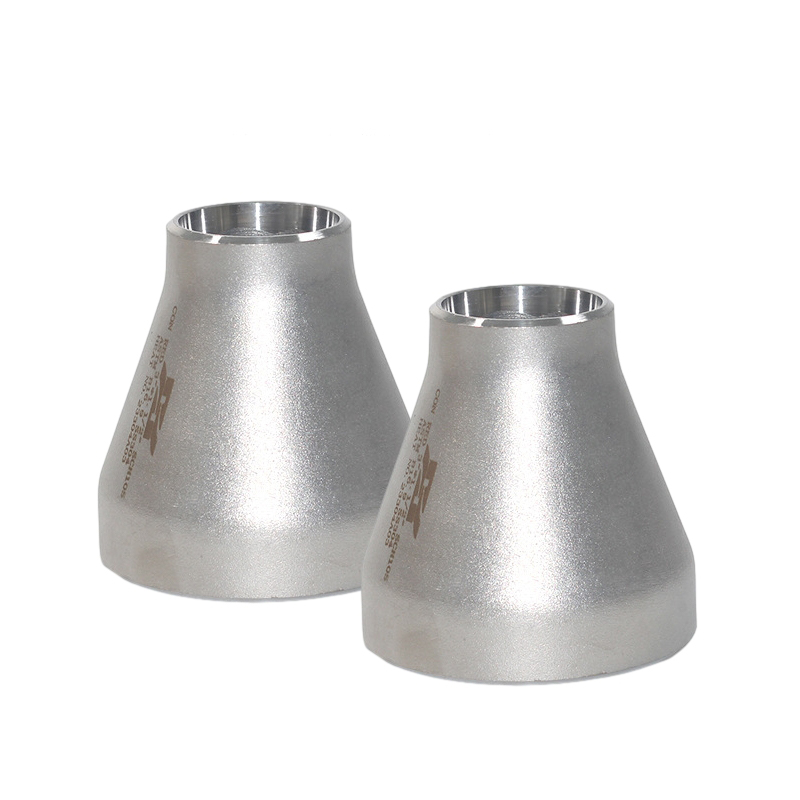

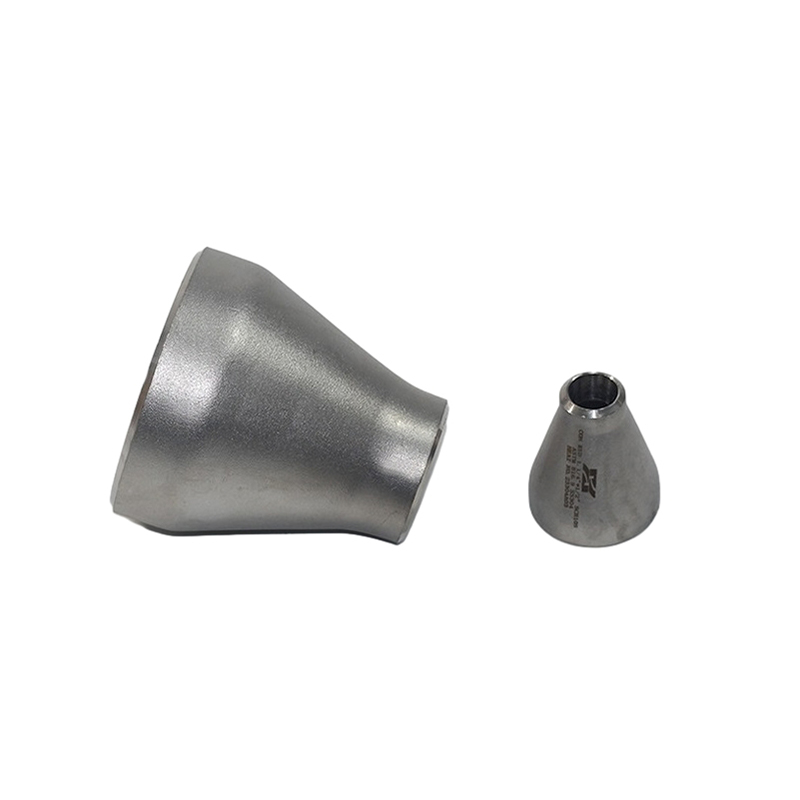

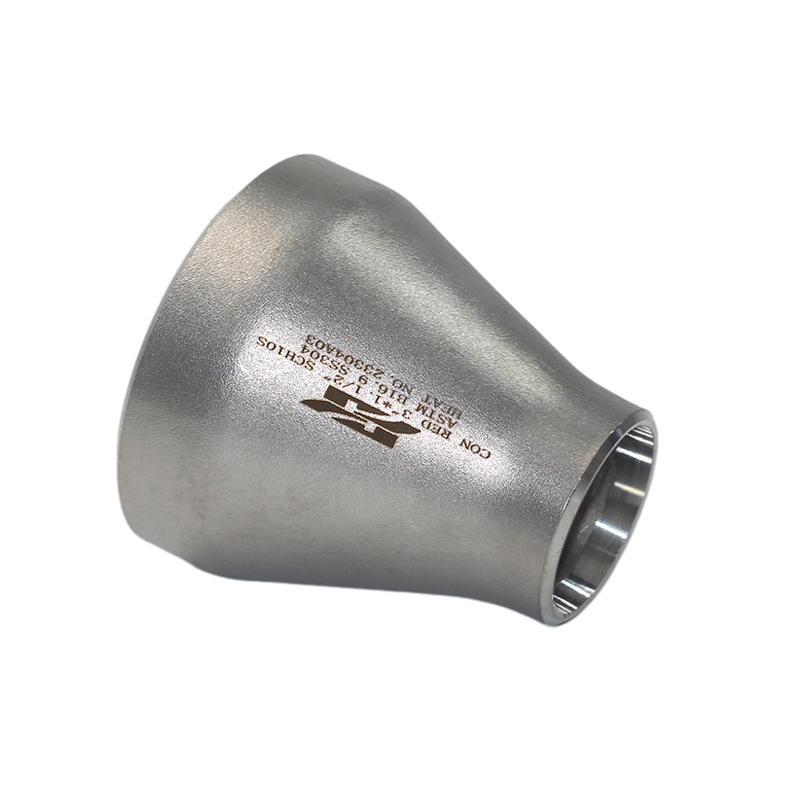

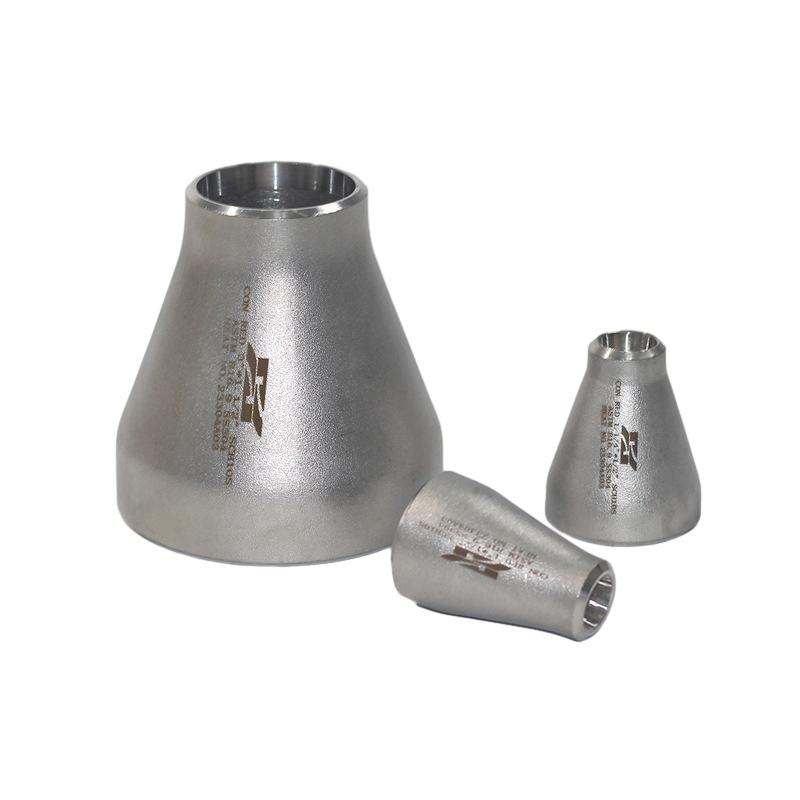

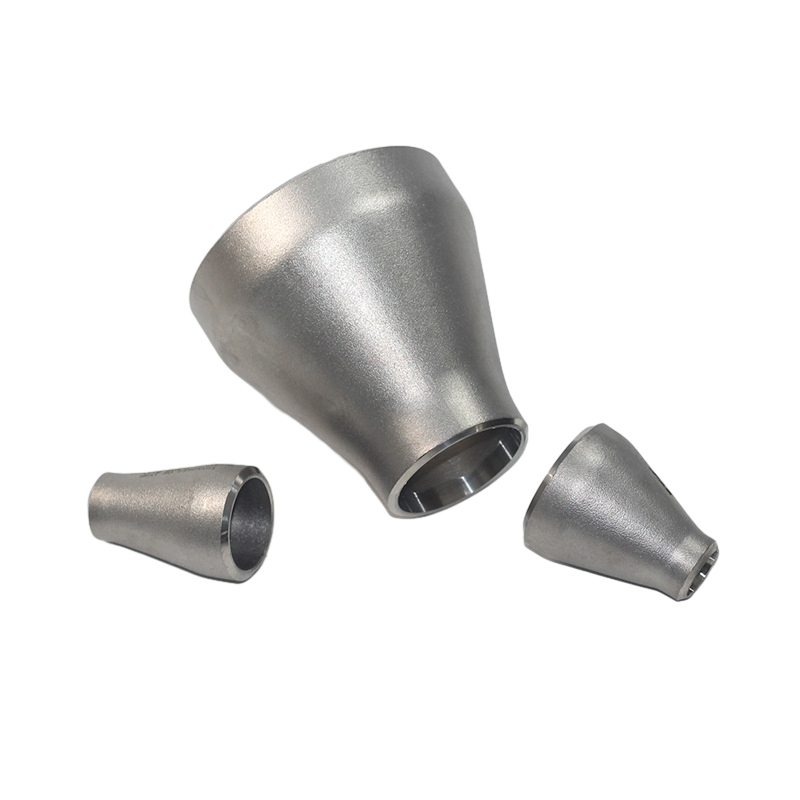

Dikke wand lasbaar 304 roestvrijstalen buis concentrische reducties fittingen

Dikke wand lasbaar 304 roestvrijstalen buis concentrische reducties fittingen

Een roestvrijstalen buisconcentrische reductor is een pijpaanpassing die bestaat uit twee pijpen van verschillende diameters, en de centrale assen van de twee buizen zijn exact hetzelfde, dus het wordt een concentrische reductor genoemd en wordt gebruikt om buizen van verschillende grootte te verbinden.

Roestvrij stalen concentrische reductoren zijn samengesteld uit een buis met een grote buitendiameter en een glad buitenoppervlak en een buis met een kleine binnendiameter. De poorten van de twee pijpen zijn volledig uitgelijnd en aan elkaar bevestigd door lassen-, stopcontacten of schroefdraadverbindingen. Met deze structuur kan de concentrische reducer vloeistof in het leidingsysteem soepel overbrengen en de weerstand en druk van de vloeistof verminderen.

Concentrische reducers zijn ook gemaakt van roestvrij staal, zoals 304 roestvrij staal of 316 roestvrij staal. Omdat roestvrij staal corrosieweerstand heeft en weerstand op hoge temperatuur, is het geschikt voor de transmissie en controle van een verscheidenheid aan media. Het kiezen van het juiste roestvrijstalen materiaal zorgt voor de duurzaamheid en betrouwbaarheid van uw leidingsysteem.

Concentrische reducerende buisfittingen worden meestal gebruikt in technische velden zoals waterdichting en verbeterde bescherming. De voordelen zijn een stabiele verbinding, goede afdichting en de mogelijkheid om grote stroomsnelheden te weerstaan. Het wordt ook vaak gebruikt op het gebied van waterkrachttechniek in de constructie. In een badkamerafvoersysteem bijvoorbeeld, om afvoersleidingen van verschillende diameters aan te sluiten, is het noodzakelijk om concentrische reducerende buisfittingen te gebruiken om de draaiing en de afvoerpijp te verbinden.

Vorige ：Hoge sterkte gesmede 304 roestvrijstalen buis concentrische reducers fittingen
VOLGENDE:No next article

Invoering

Concentrische verminderingen
Item	Roestvrijstalen buis concentrische reductoren
Standaard	ASME/ANSI B16.9, MSS SP-43, DIN 2605, JIS B2313
Materiaal	304/304L, 316/316L, enz
Oppervlak	Schuurstraal, beitsen, zandrollen, enz
Type	CNC -afwerkingsproces
maat	3/4-18 "
Levertijd	Binnen 5-30 dagen na ontvangst van de prepaid
Verpakking	Multiplex -gevallen of pallets of volgens de vereisten van de klanten
Sollicitatie	Aardolie, chemisch, stroom, gas, metallurgie, scheepsbouw, constructie, enz.

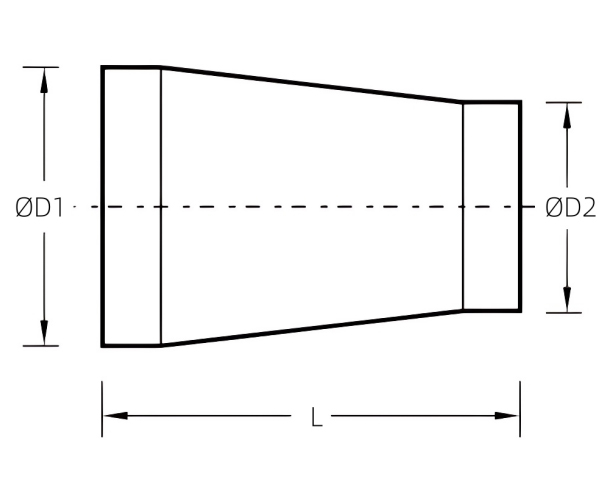

Eenheid: mm

Nominale diameter	Buitendiameter	Lengte		Nominale diameter	Buitendiameter	Lengte
IN	D1 × D2	L		IN	D1 × D2	L
3/4 × 1/2	26.7 × 21.3	38.1		18 × 10	457.2 × 273.1	381.0
3/4 × 3/8	26.7 × 17.1	38.1		20 × 18	508.0 × 457.2	508.0
1 × 3/4	33.4 × 26.7	50.8		20 × 16	508.0 × 406.4
1 × 1/2	33.4 × 21.3	50.8		20 × 14	508.0 × 355.6
1 1/4 × 1	42.2 × 33.4	50.8		20 × 12	508.0 × 323.9
1 1/4 × 3/4	42.2 × 26.7			22 × 20	558.8 × 508.0	508.0
1 1/4 × 1/2	42.2 × 21.3			22 × 18	558.8 × 457.2
1 1/2 × 1 1/4	48.3 × 42.2	63.5		22 × 16	558.8 × 406.4
1 1/2 × 1	48.3 × 33.4			22 × 14	558.8 × 355.6
1 1/2 × 3/4	48.3 × 26.7			24 × 22	609,6 × 558.8	508.0
1 1/2 × 1/2	48.3 × 21.3			24 × 20	609,6 × 508.0
2 × 1 1/2	60.3 × 48.3	76.2		24 × 18	609,6 × 457.2
2 × 1 1/4	60.3 × 42.2			24 × 16	609,6 × 406.4
2 × 1	60.3 × 33.4			26 × 24	660.4 × 609.6	609.6
2 × 3/4	60.3 × 26.7			26 × 22	660.4 × 508.0
2 1/2 × 2	73.0 × 60.3	88.9		26 × 20	660.4 × 457.2
2 1/2 × 1 1/2	73.0 × 48.3			26 × 18	660.4 × 406.4
2 1/2 × 1 1/4	73.0 × 42.2			28 × 24	711.2 × 660.4	609.6
2 1/2 × 1	73.0 × 33.4			28 × 22	711.2 × 609.6
3 × 2 1/2	88,9 × 73.0	88.9		28 × 20	711.2 × 508.8
3 × 2	88,9 × 60.3			28 × 18	711.2 × 457.2
3 × 1 1/2	88,9 × 48.3			30 × 28	762.0 × 711.2	609.6
3 × 1 1/2	88,9 × 48.3			30 × 26	762.0 × 660.4
3 × 1 1/4	88.9 × 42.2			30 × 24	762.0 × 609.6
3 1/3 × 3	101,6 × 88.9	101.6		30 × 20	762.0 × 508.0
3 1/2 × 2 1/2	101.6 × 73.0			32 × 30	812.8 × 762.0	609.6
3 1/2 × 2	101,6 × 60.3			32 × 28	812.8 × 711.2
3 1/2 × 1 1/2	101,6 × 48.3			32 × 26	812.8 × 660.4
3 1/2 × 1 1/4	101.6 × 42.2			32 × 24	812.8 × 609.6
4 × 3 1/2	114.3 × 101.6	101.6		34 × 32	863.6 × 812.8	609.6
4 × 3	114.3 × 88.9			34 × 30	863.6 × 762.0
4 × 2 1/2	114.3 × 73.0			34 × 26	863.6 × 660.4
4 × 2	114.3 × 60.3			34 × 24	863.6 × 609.6
4 × 1 1/2	114.3 × 48.3			36 × 34	914.4 × 863.6	609.6
5 × 4	141.3 × 114.3	127.0		36 × 32	914.4 × 812.8
5 × 3 1/2	141.3 × 101.6			36 × 30	914.4 × 762.0
5 × 3	141.3 × 88.9			36 × 26	914.4 × 660.4
5 × 2 1/2	141.3 × 73.0			36 × 24	914.4 × 609.6
5 × 2	141.3 × 60.3			38 × 36	965.2 × 914.4	609.6
6 × 5	168.3 × 141.3	139.7		38 × 34	965.2 × 863.6
6 × 4	168.3 × 114.3			38 × 32	965.2 × 812.8
6 × 3 1/2	168.3 × 101.6			38 × 30	965.2 × 762.0
6 × 3	168.3 × 88.9			38 × 28	965.2 × 711.2
6 × 2 1/2	168.3 × 73.0			38 × 26	965.2 × 660.4
8 × 6	219.1 × 168.3	152.4		40 × 38	1016.0 × 965.2	609.6
8 × 5	219.1 × 141.3			40 × 36	1016.0 × 914.4
8 × 4	219.1 × 114.3			40 × 34	1016.0 × 863.8
8 × 3 1/2	219.1 × 101.6			40 × 32	1016.0 × 812.8
10 × 8	273.1 × 219.1	177.8		40 × 30	1016.0 × 762.0
10 × 6	273.1 × 168.3			42 × 40	1066.8 × 1016.0	609.6
10 × 5	273.1 × 141.3			42 × 38	1066.8 × 965.2
10 × 4	273.1 × 114.3			42 × 36	1066.8 × 914.4
12 × 10	323.9 × 273.1	203.2		42 × 34	1066.8 × 863.6
12 × 8	323.9 × 219.1			42 × 32	1066.8 × 812.8
12 × 6	323.9 × 168.3			42 × 30	1066.8 × 762.0
12 × 5	323.9 × 141.3			44 × 42	1117.6 × 1066.8	609.6
14 × 12	355.6 × 323.9	330.2		44 × 40	1117.6 × 1016.0
14 × 10	355.6 × 273.1			44 × 38	1117.6 × 965.2
14 × 8	355.6 × 219.1			44 × 36	1117.6 × 914.4
14 × 6	355.6 × 168.3			46 × 44	1168.4 × 1117.6	711.2
16 × 14	406.4 × 355.6	355.6		46 × 42	1168.4 × 1064.8
16 × 12	406.4 × 323.9			46 × 40	1168.4 × 1016.0
16 × 10	406.4 × 273.1		46 × 36	1168.4 × 965.2
16 × 8	406.4 × 219.1		48 × 46	1219.2 × 1168.4	711.2
18 × 16	457.2 × 406.4	381.0	48 × 44	1219.2 × 1117.6
18 × 14	457.2 × 355.6		48 × 42	1219.2 × 1066.8
18 × 12	457.2 × 323.9		48 × 40	1219.2 × 1016.0
