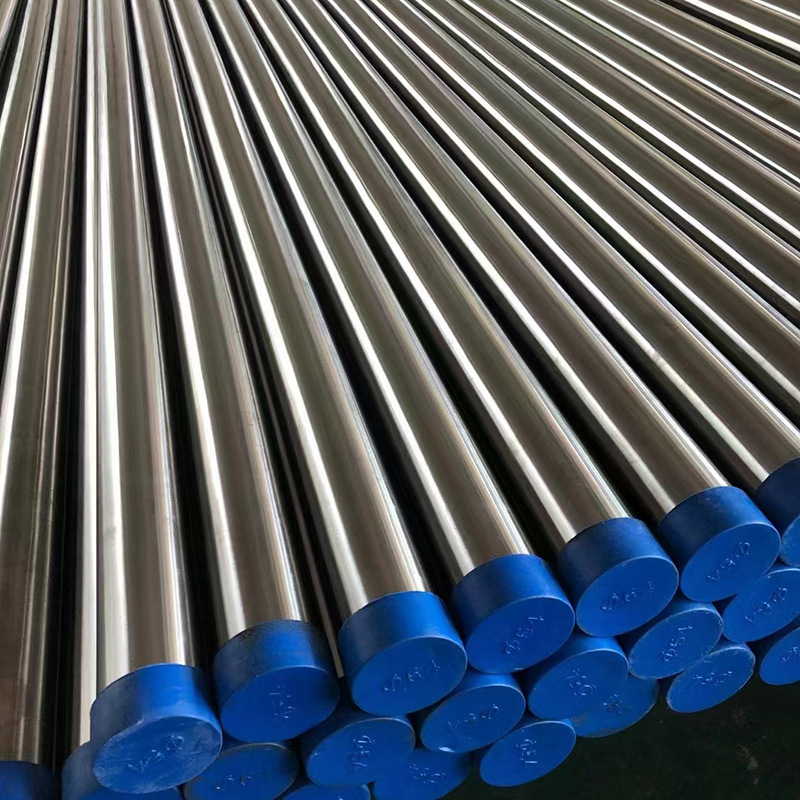

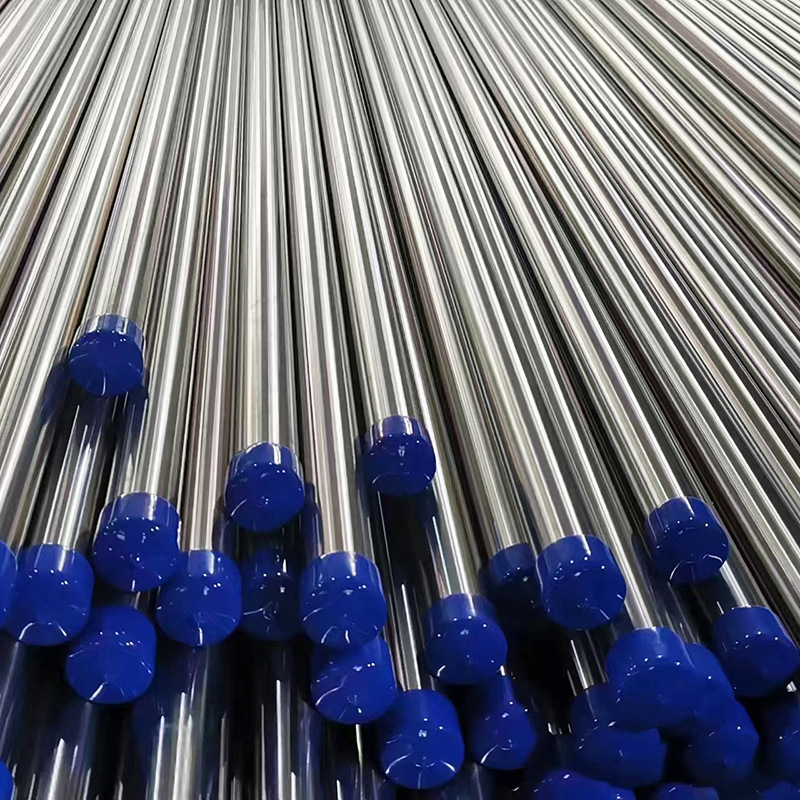

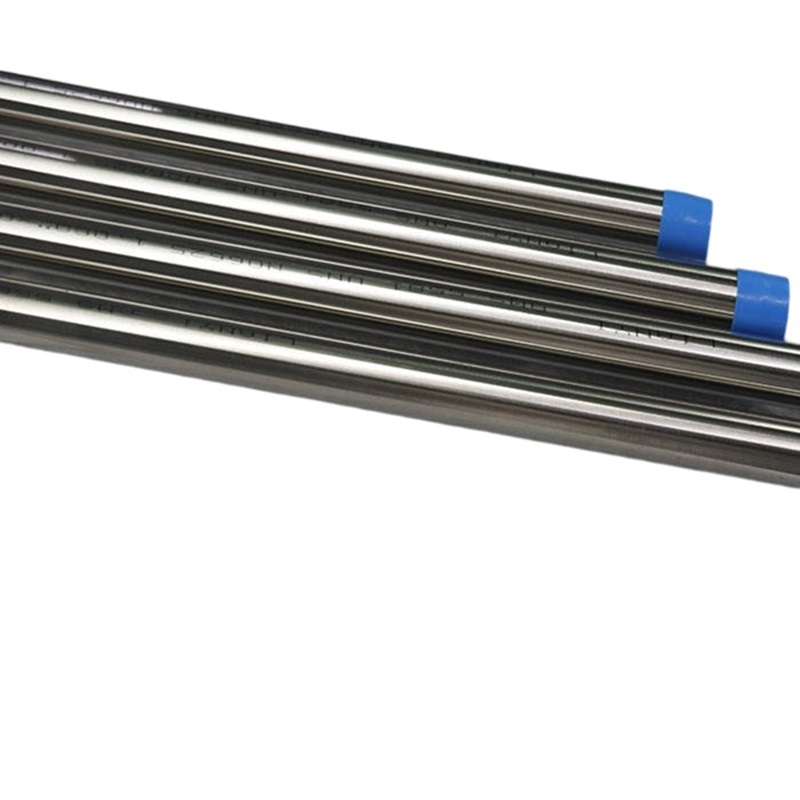

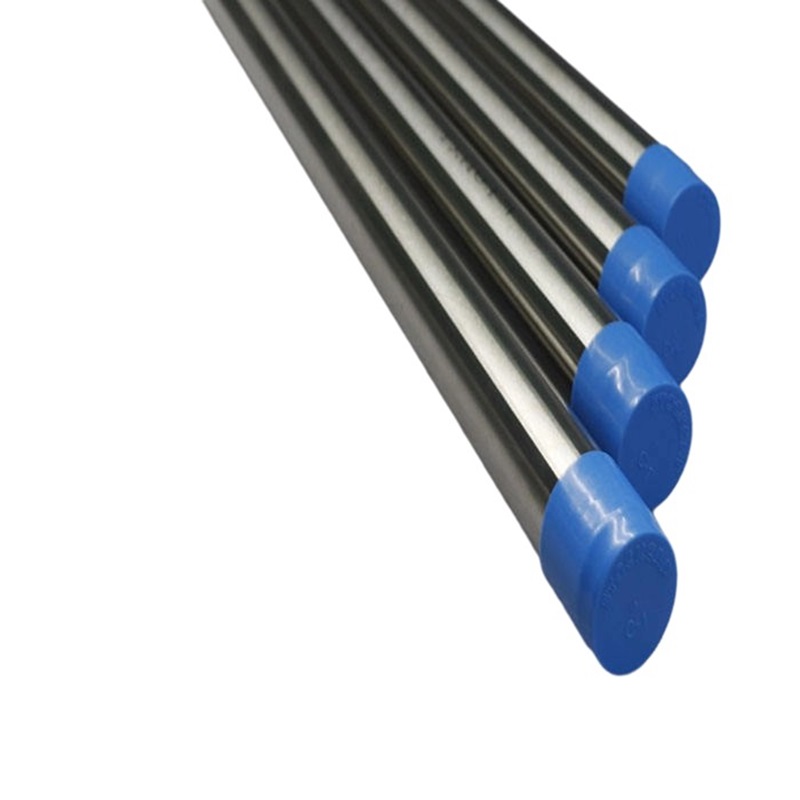

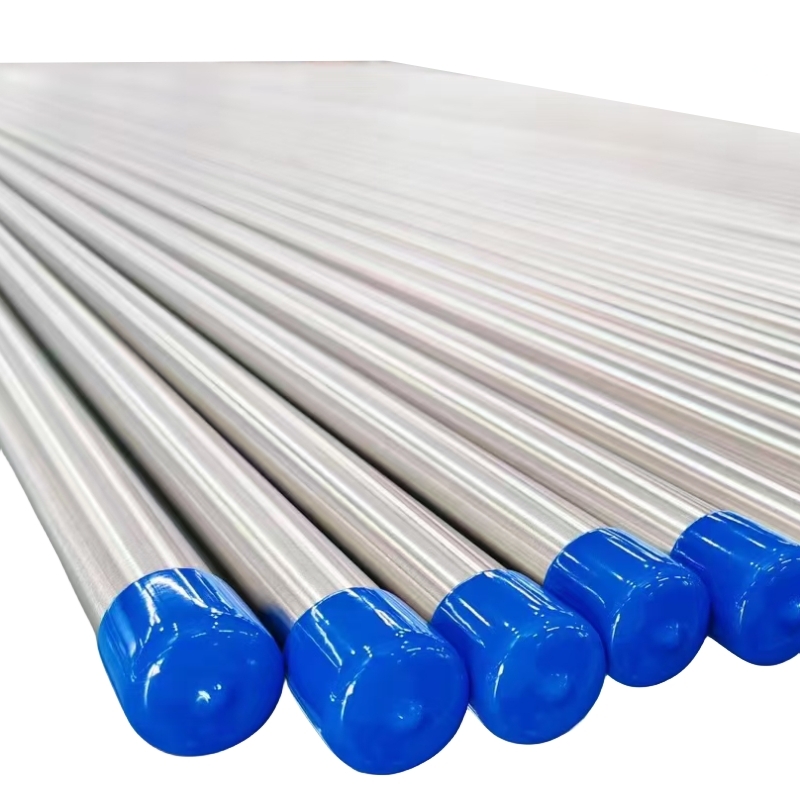

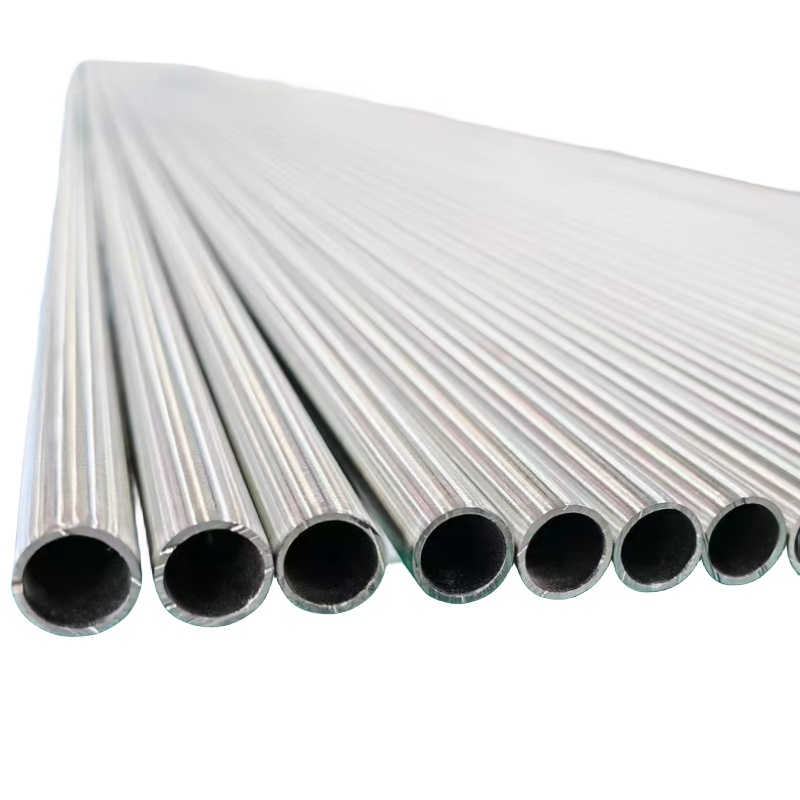

Koud proces roestvrij staal naadloze instrumentpijp voor meet- en besturingsstroomapparaat

Koud proces roestvrij staal naadloze instrumentpijp voor meet- en besturingsstroomapparaat

Instrumentatiebuis verwijst naar de slang of buizen die worden gebruikt om instrumenten aan te sluiten op de hoofdleidingen, andere instrumenten en apparaten of naar het meten van apparatuur.

Een roestvrijstalen instrumentbuis is een meet- en bedieningsapparaat op basis van het meetprincipe en wordt veel gebruikt in industriële en civiele gebieden. Het werkingsprincipe is het meten en regelen van stroom door het drukverschil dat wordt gegenereerd wanneer de vloeistof door de pijpleiding gaat. Stel een meeteenheid in in de pijpleiding, meet het drukverschil van de vloeistof in de eenheid en gebruik vervolgens de standaardstroomberekeningformule om de stroomsnelheid te krijgen.

Aangezien roestvrijstalen instrumentbuizen betrouwbare corrosieweerstand en hittebestendigheid moeten hebben, worden austenitisch roestvrij staal universeel geselecteerd als het drukslangmateriaal.

1. Veelgebruikte materialen:

Aisi & en/din/iso

ASTM /AISI: 316 /316L, 304 /304L, 321 /321H, 316TI, 347 /347H;

EN/DIN: 1.4301/1.4307, 1.4401/1.4404, 1.4541/1.4878, 1.4571.

Duplex roestvrij staal

ASTM / AISI: S31803, S32750, S32760, 2205, 904 / 904L.

EN/DIN: 1.4462, 1.4410, 1.4539.

De populaire roestvrijstalen kwaliteit voor instrumentslangen is 304 / 304L en 316 / 316L.

2. Oppervlakteafwerking:

Vacuüm helder gloeien of beschermende heldere gloeien. Oppervlakteafwerking: mechanisch gepolijst 320-grit of 400-grit.

3. Dimensionale toleranties:

O.D: ± 0,0,5 mm; W.T: ± 10%; of op verzoek van de koper.

Classificatie- en toepassingsscenario's van instrumentpijpleidingen

1. Gaspijpleiding

Gaspijpleidingen zijn pijpleidingen die worden gebruikt om gasmedia te verzenden en worden meestal gebruikt in gasstroommeters, druktransmitters en andere instrumentapparatuur. Gaspijpleidingen worden gekenmerkt door kleine diameters en snelle stroomsnelheden, die een nauwkeurige meting van stroom en druk van het gas in de pijpleidingen vereisen. Gaspijpleidingen worden veel gebruikt in industriële velden zoals petrochemische, chemische en zuurstofproductie.

2. Vloeibare pijpleiding

Vloeibare leidingen zijn buizen die worden gebruikt om vloeibare media te verzenden en zijn ook een van de veelgebruikte soorten instrumentleidingen. Vloeibare pijpleidingen worden gekenmerkt door grote diameters en langzame stroomsnelheden. Stabiele stroom- en drukmetingen van de vloeistof in de pijpleiding zijn vereist om een stabiele en betrouwbare systeemwerking te garanderen. Vloeibare pijpleidingen worden veel gebruikt in velden zoals het genereren van waterkrachten en rioleringsbehandeling.

3. Stoompijpleiding

Stoombuizen worden gebruikt om stoommedia te transporteren, en hun hoofddoel is om warmte te transporteren in industriële velden, zoals energiecentrales, textielfabrieken, enz. Stoompijpleidingen worden gekenmerkt door hoge ontwerpdruk en temperatuur. Het is noodzakelijk om de stroom, druk, druk, temperatuur en andere parameters van de stoom in de pijpleiding nauwkeurig te meten om de normale werking van het systeem te waarborgen.

4. Vacuümpijplijn

Vacuümpijpleidingen zijn pijpleidingen die worden gebruikt om gasmedia in hoge vacuümomgevingen te verzenden. Ze worden voornamelijk gebruikt in hightech velden zoals halfgeleiders en fotovoltaïscheën. Het kenmerk van vacuümpijpleidingen is dat de druk in de pijpleiding zeer laag is, wat een strikte ontwerp- en productievereisten vereist, en tegelijkertijd moet de stroom en druk van het gas in de pijpleiding nauwkeurig worden gemeten.

Vorige ：No previous article
VOLGENDE:ASTM High Precision Polished roestvrijstalen instrumentslangen voor besturingsstroom

Invoering

Item	Roestvrijstalen instrumentbuis/pijp
Standaard	ASTM, JIS, AISI, GB, DIN, EN
Materiaal	201,202,301,304,304L, 304N, XM21.304LN, 309S, 310S, 316.316TI, 316L, 316n, 316ln, 317.317L, 321.329, enz.
Oppervlak	2B/No.1/No.3/No.4/Ba/8K/HL
Vorm	Rond, vierkant, rechthoekig, ovaal
Type	Koud gerold
Test	UT, ET, HT, RT, ECT en anderen volgens de standaard, of als de verzoeken van de klanten
maat	Lengte	0,5-30 meter/aangepast
	Buitendiameter	OD: 3,18 mm ~ 810 mm WT: 0,2 mm ~ 40 mm
Levertijd	Binnen 5-30 dagen na ontvangst van de prepaid
Pakket	Volgens de eisen van de klant

Productieproces

Classificatie van oppervlakte roestvrij staal

Oppervlak	Functie	Productiemethode	Gebruik
Nr. 1	Zilverachtig wit, saai	Heet gerold tot gespecificeerde dikte	Het hoeft geen glanzend oppervlak te hebben
Nr. 2d	Zilverachtig wit	Na koud rollen worden warmtebehandeling en beitsen uitgevoerd	Gemeenschappelijk materiaal, diep tekenen hout
Nr. 2B	Luster is sterker dan nr. 2d	Na nr. 2D -behandeling wordt een laatste licht koud rollen uitgevoerd op een polijstrol	Gemeenschappelijk materiaal
BA	zo helder als een sixpence	Niet -standaard, maar meestal fel gegloeid oppervlakteafwerking met hoge oppervlaktreflectiviteit.	Bouwmaterialen, keukengerei
Nr. 4	Malen	Een gepolijst oppervlak verkregen door te slijpen met een 150 ~ 180# schurende riem	Bouwmaterialen, keukengerei
No.240	Fijne maling	Maal met een 240# strop schuurbelt	keukengerei
No.320	Zeer fijn slijpen	Maal met een 320# strop schuurbelt	keukengerei
Nr. 400	De glans is dicht bij BA	Maal met 400# polijstwiel	Gemeenschappelijk materiaal, bouwmaterialen, keukengerei
HL	Haarlijn slijpen	Het heeft een groot aantal whetstone -granen wanneer het wordt gebruikt voor graan slijpen (150 ~ 240#)	Gebouwen, bouwmaterialen
Nr. 8	Spiegel	De spiegel is gemalen met een polijstwiel	Reflector, decoratieve
